| Standard No. | W | L | Bolt Position | Mounting Bolt | ||
| L1 | L1 | Size | Quantity | |||
| JSOL-26×100 | 26 | 100 | 60 | – | M8 | 2 |
| JSOL-26×150 | 150 | 155 | – | 3 | ||
| JSOL-26×200 | 200 | 55 | 50 | 4 | ||
| JSOL-32×100 | 32 | 100 | 60 | – | M10 | 2 |
| JSOL-32×150 | 150 | 55 | – | 3 | ||
| JSOL-32×200 | 200 | 55 | 50 | 4 | ||
| JSOL-32×250 | 250 | 70 | 70 | |||
| JSOL-50×200 | 50 | 200 | 55 | 50 | ||
| JSOL-50×250 | 250 | 70 | 70 | |||
| JSOL-50×300 | 300 | 65 | 65 | 5 | ||
| JSOL-50×350 | 35 | 80 | 75 | |||
| Material Composition and Properities | |||||
| Material | CuZn25Al5Mn3Fe3 | CuSn5Pb5Zn5 | CuAl10Ni5Fe5 | CuSn12 | CuZn25Al5Mn4Fe3 |
| Density | 8.0 | 8.9 | 7.8 | 8.9 | 8.0 |
| Hardness HB | >210 | >70 | >150 | >95 | >250 |
| Tensile Strength N/mm² | >750 | >200 | >600 | >260 | >800 |
| Yield Strength N/mm² | >450 | >90 | >260 | >150 | >450 |
| Elongation% | >12 | >15 | >10 | >৪ | >800 |
| Coefficien of Linear Expansion 10-5/℃ | 1.9 | 1.8 | 1.6 | 1.8 | 1.9 |
| Limit Temp ℃ | -40~+300 | -40~+400 | -40~+400 | -40~+400 | -40~+150 |
| Max. Load N/mm² | 100 | 60 | 50 | 70 | 120 |
| Max. Speed (Dry) m/min | 15 | 10 | 20 | 10 | 15 |
| Max.PV N/mm²*m/min | 200 | 60 | 60 | 80 | 200 |
| Compression of Permanent Deformation 300N/mm² | <0.01 | <0.05 | <0.04 | <0.05 | <0.05 |
| *Big demand with special materials is available. | |||||
| Base Material Interchange | ||||||||
| Material Codes | China Brands GB1176-87 |
Intenational ISO 1338 |
Germany DIN |
Japan JIS |
America ASTM(UNS) |
England BS |
Italy JM |
Applicable conditions |
| JDB Casted Bronze | ZCuZn25AI5 Fe3Mn3 |
GCuZn25AI6 Fe3Mn3 |
DIN1709 G-CuZn25AI5 |
H5102 CAC304 |
B30-92 C86300 |
HTB2 | JM18-1 | High-load, low speed Commonly used |
| JDB-1Bronze | ZCuSn5 Pb5Zn5 |
GCuPb5 Sn5Zn5 |
DIN1705 G-CuSn5ZnPb |
H5111 BC6 |
B30-92 C83600 |
LG2 | JM7-15 | Mid-load, low speed Commonly used |
| JDB-2Bronze | ZCuAI9Fe4 Ni4Mn2 | GCuAI10 FeNiS |
DIN17656 G-CuAI10Ni |
H5114 AIBC3 |
B30-92 C95500 |
AB2 | JM3-15 | Mid-load, mid-speed, Commonly used |
| JDB-3Bronze | ZCuSn12 | G-CuSn12 | CAC503B | B30-92 C90800 |
PB2 | JM1-15 | Mid-load, low speed, Commonly used | |
| JDB-5 | ZCuZn25AI6 Fe3Mn3 | GCuZn25AI6 Fe3Mn3 |
DIN1709 G-CuZn25AI5 |
H5102 CAC304 |
B30-92 C86300 |
HTB2 | JM18-1 | Over high load, low speed, High load used |
| Solid Lubricant | ||
| Lubricant | Features | Typical application |
| SL1 Graphite+add |
Excellent resistance against chemical attacks and low friction, Temp limit 400℃ |
Suit for general machines and under atmosphere |
| SL4 PTFE+add |
Lowest in friction and good of water Lubrication,Temp limit 300℃ | Ship, hydraulic turbine, gas turbine, etc. |
Kiến thức sản phẩm

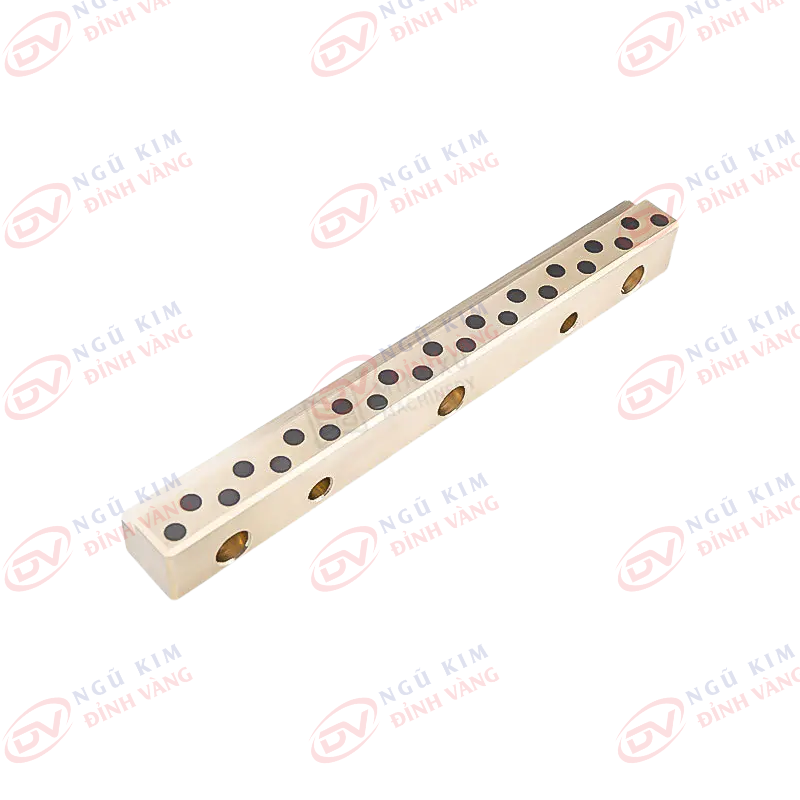

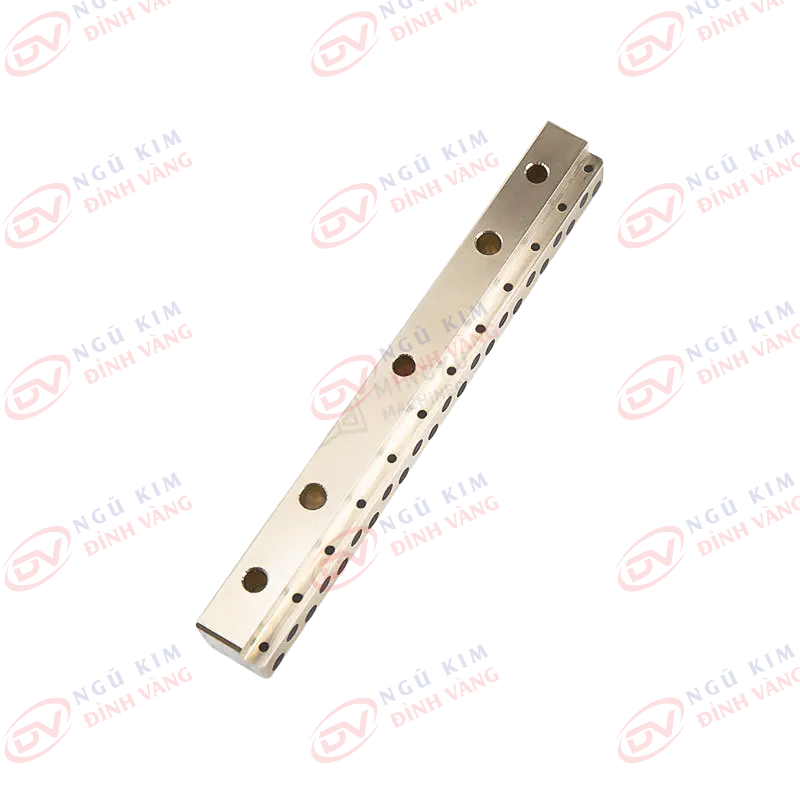

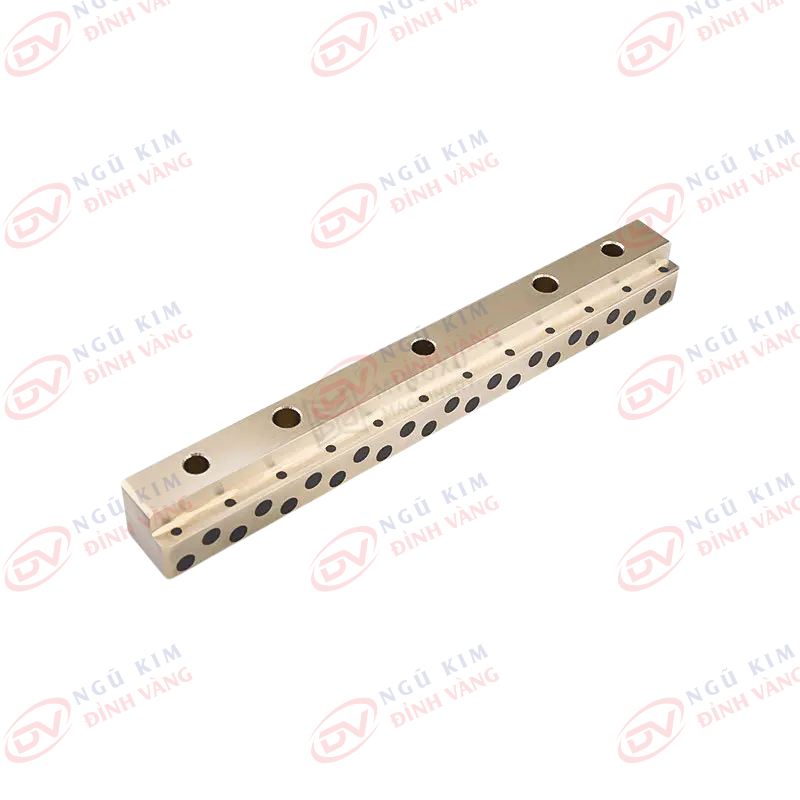

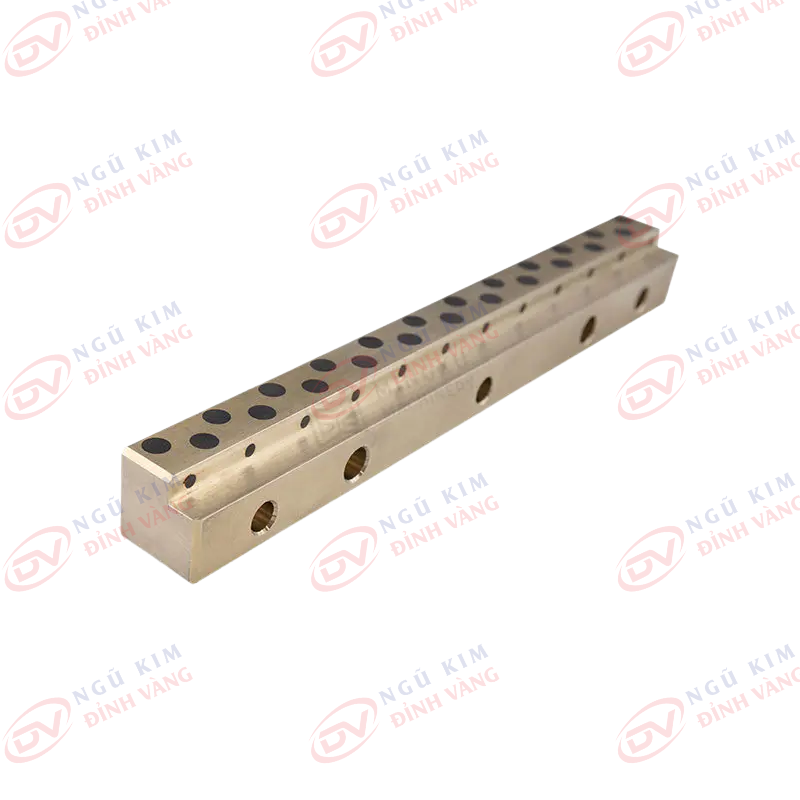

Cấu hình lỗ bulông trên Thanh trượt tự bôi trơn JSOL 2/3/4/5 lỗ bulông góp phần như thế nào vào tính đa dụng của sản phẩm?
-
Lắp đặt thích ứng: Các cấu hình lỗ bulông khác nhau cho phép lắp đặt linh hoạt, giúp thanh trượt tích hợp dễ dàng vào nhiều loại thiết bị khác nhau.
-
Linh hoạt vị trí: Số lượng lỗ bulông khác nhau giúp điều chỉnh vị trí thanh trượt, phù hợp với các hạn chế về không gian và đảm bảo căn chỉnh chính xác.
-
Tối ưu phân bố tải: Việc chọn 2, 3, 4 hoặc 5 lỗ bulông giúp điều chỉnh phân bố lực, tối ưu khả năng chịu tải của thanh trượt dựa trên yêu cầu ứng dụng cụ thể.
-
Tăng cường độ cứng và ổn định: Nhiều lỗ bulông cải thiện độ cứng và tính ổn định của thanh trượt, đảm bảo hiệu suất vận hành ổn định và đáng tin cậy.
-
Căn chỉnh chính xác: Nhiều lỗ bulông hỗ trợ định vị chính xác trong quá trình lắp đặt, rất quan trọng để duy trì chất lượng vận hành và giảm mài mòn.
-
Kiểm soát rung động hiệu quả: Cấu hình lỗ bulông giúp hấp thụ rung động và lực sốc, nâng cao hiệu suất tổng thể.
-
Tương thích với các hệ thống cố định khác nhau: Cấu hình linh hoạt giúp thanh trượt thích hợp với nhiều loại bulông và phương pháp cố định, dễ dàng tích hợp vào các thiết bị khác nhau.
Tóm lại, cấu hình lỗ bulông trên JSOL 2/3/4/5 lỗ bulông cung cấp tính đa dụng cao, cho phép linh hoạt lắp đặt, phân bố tải trọng tối ưu, tăng độ cứng và ổn định, căn chỉnh chính xác, kiểm soát rung động và tương thích với nhiều hệ thống cố định khác nhau.
