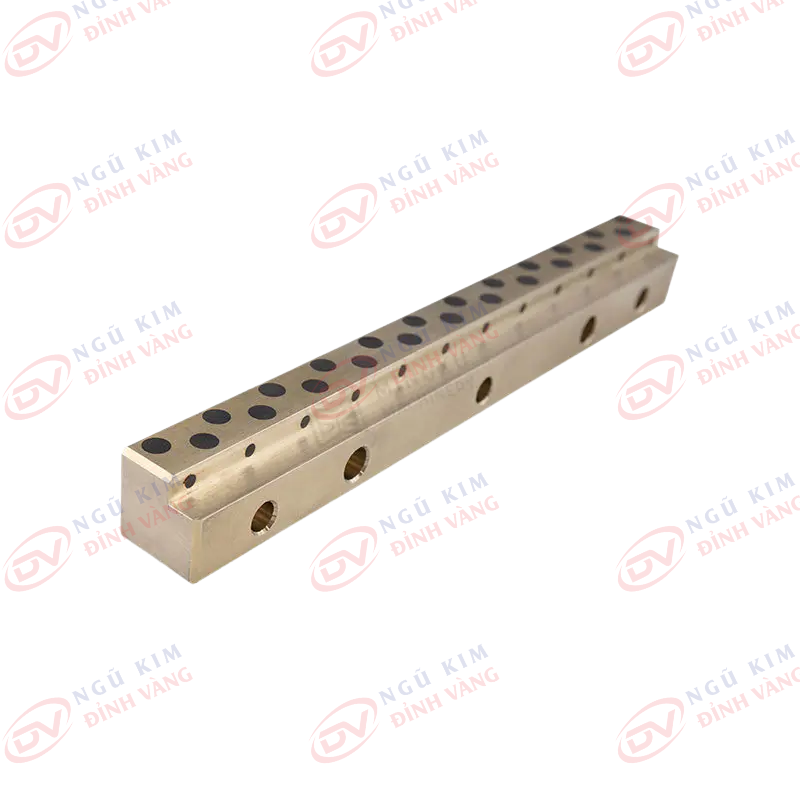

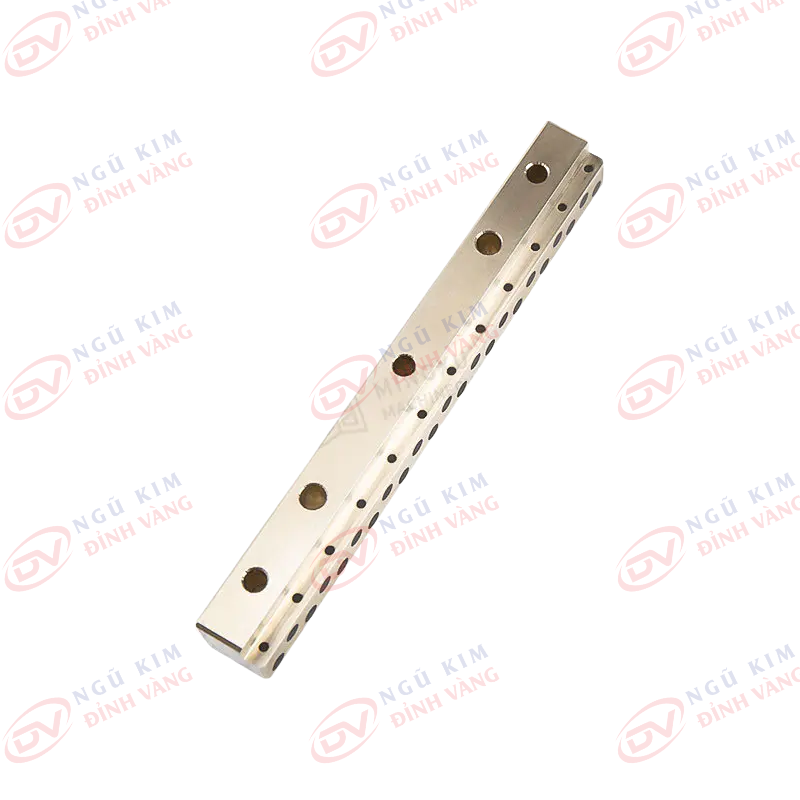

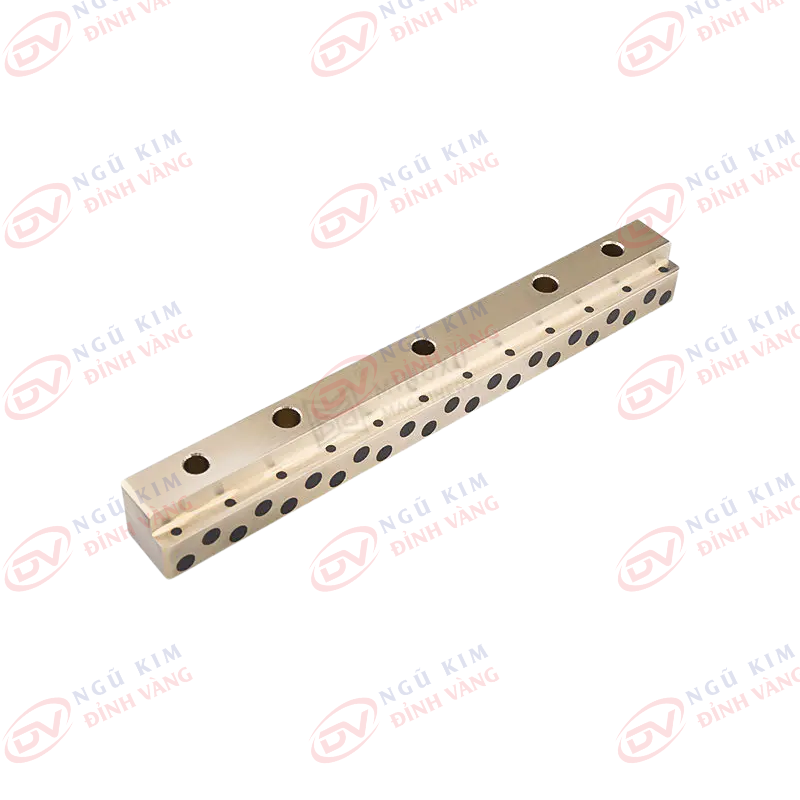

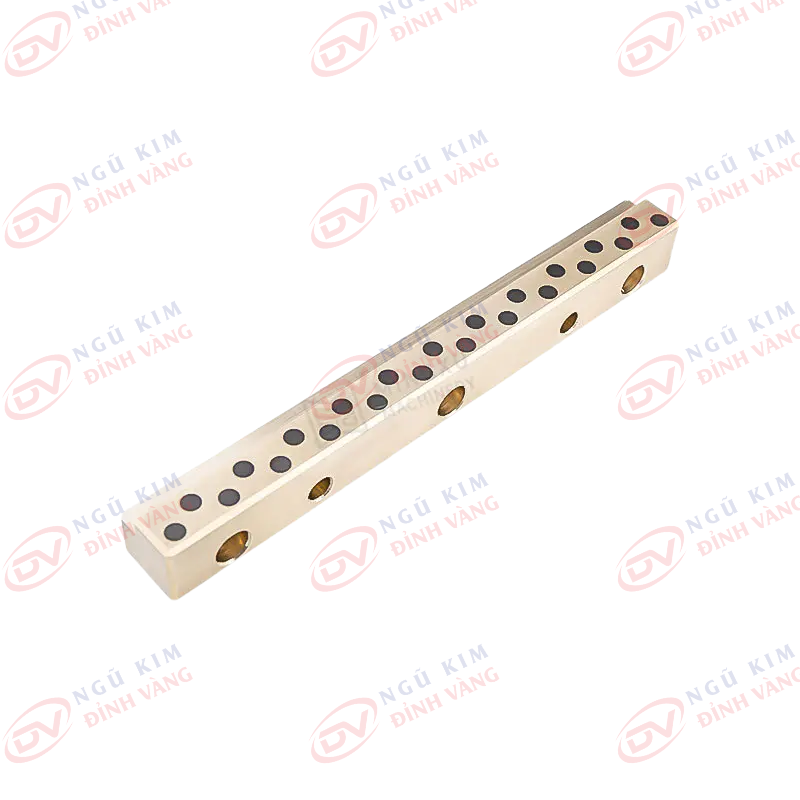

| Part No. | W | L | T | W1 | H | Recommended Mounting Hole | |
| P | Size | ||||||
| JGLX-20×15 | 20 | 320 | 15 | 14.5 | 5 | 8 | M8 |
| JGLX-20×20 | 20 | ||||||
| JGLX-20×25 | 25 | ||||||
| JGLX-20×23 | 23 | 8 | |||||
| JGLX-20×28 | 28 | ||||||
| JGLX-25×28 | 25 | 320 605 |
28 | 17.5 | 10 | 10 | |
| JGLX-25×33 | 33 | ||||||
| JGLX-25×43 | 43 | ||||||
| JGLX-30×38 | 30 | 38 | 19 | 15 | |||
| JGLX-30×43 | 43 | ||||||
| JGLX-30×53 | 53 | ||||||
| JGLX-35×43 | 35 | 43 | 23 | 12 | M10 | ||
| JGLX-35×53 | 53 | ||||||
| JGLX-35×63 | 63 | 20 | |||||
| JGLX-40×45 | 40 | 45 | 28 | 14 | M12 | ||
| JGLX-40×55 | 55 | ||||||
| JGLX-40×65 | 65 | ||||||
| Material Composition and Properities | |||||
| Material | CuZn25Al5Mn3Fe3 | CuSn5Pb5Zn5 | CuAl10Ni5Fe5 | CuSn12 | CuZn25Al5Mn4Fe3 |
| Density | 8.0 | 8.9 | 7.8 | 8.9 | 8.0 |
| Hardness HB | >210 | >70 | >150 | >95 | >250 |
| Tensile Strength N/mm² | >750 | >200 | >600 | >260 | >800 |
| Yield Strength N/mm² | >450 | >90 | >260 | >150 | >450 |
| Elongation% | >12 | >15 | >10 | >৪ | >800 |
| Coefficien of Linear Expansion 10-5/℃ | 1.9 | 1.8 | 1.6 | 1.8 | 1.9 |
| Limit Temp ℃ | -40~+300 | -40~+400 | -40~+400 | -40~+400 | -40~+150 |
| Max. Load N/mm² | 100 | 60 | 50 | 70 | 120 |
| Max. Speed (Dry) m/min | 15 | 10 | 20 | 10 | 15 |
| Max.PV N/mm²*m/min | 200 | 60 | 60 | 80 | 200 |
| Compression of Permanent Deformation 300N/mm² | <0.01 | <0.05 | <0.04 | <0.05 | <0.05 |
| *Big demand with special materials is available. | |||||
| Base Material Interchange | ||||||||
| Material Codes | China Brands GB1176-87 |
Intenational ISO 1338 |
Germany DIN |
Japan JIS |
America ASTM(UNS) |
England BS |
Italy JM |
Applicable conditions |
| JDB Casted Bronze | ZCuZn25AI5 Fe3Mn3 |
GCuZn25AI6 Fe3Mn3 |
DIN1709 G-CuZn25AI5 |
H5102 CAC304 |
B30-92 C86300 |
HTB2 | JM18-1 | High-load, low speed Commonly used |
| JDB-1Bronze | ZCuSn5 Pb5Zn5 |
GCuPb5 Sn5Zn5 |
DIN1705 G-CuSn5ZnPb |
H5111 BC6 |
B30-92 C83600 |
LG2 | JM7-15 | Mid-load, low speed Commonly used |
| JDB-2Bronze | ZCuAI9Fe4 Ni4Mn2 | GCuAI10 FeNiS |
DIN17656 G-CuAI10Ni |
H5114 AIBC3 |
B30-92 C95500 |
AB2 | JM3-15 | Mid-load, mid-speed, Commonly used |
| JDB-3Bronze | ZCuSn12 | G-CuSn12 | CAC503B | B30-92 C90800 |
PB2 | JM1-15 | Mid-load, low speed, Commonly used | |
| JDB-5 | ZCuZn25AI6 Fe3Mn3 | GCuZn25AI6 Fe3Mn3 |
DIN1709 G-CuZn25AI5 |
H5102 CAC304 |
B30-92 C86300 |
HTB2 | JM18-1 | Over high load, low speed, High load used |
| Solid Lubricant | ||
| Lubricant | Features | Typical application |
| SL1 Graphite+add |
Excellent resistance against chemical attacks and low friction, Temp limit 400℃ |
Suit for general machines and under atmosphere |
| SL4 PTFE+add |
Lowest in friction and good of water Lubrication,Temp limit 300℃ | Ship, hydraulic turbine, gas turbine, etc. |
Kiến thức sản phẩm
Những tình huống nào khiến khả năng chống ăn mòn cao của ray dẫn hướng JGLX trở nên phù hợp hơn?
Khả năng chống ăn mòn cao của ray dẫn hướng JGLX khiến chúng đặc biệt thích hợp cho các môi trường khắc nghiệt hoặc có sự hiện diện của các chất ăn mòn.
Một trong những ứng dụng tiêu biểu mà đặc tính chống ăn mòn vượt trội của ray dẫn hướng JGLX phát huy hiệu quả là các hệ thống trong môi trường biển. Môi trường biển được biết đến với độ ẩm cao, hơi muối và nhiều tác nhân gây ăn mòn khác. Khi tiếp xúc lâu dài, các loại ray dẫn hướng thông thường có thể bị xuống cấp, làm ảnh hưởng đến độ an toàn và hiệu suất của thiết bị mà chúng hỗ trợ. Tuy nhiên, nhờ khả năng chống ăn mòn vượt trội, ray dẫn hướng JGLX duy trì được độ bền và độ tin cậy khi sử dụng trong các ứng dụng hàng hải.
Tương tự, ray dẫn hướng JGLX chống ăn mòn cao cũng đặc biệt phù hợp cho các cơ sở sản xuất hóa chất hoặc phòng thí nghiệm—nơi có sự hiện diện của hóa chất hoặc hơi ăn mòn. Đây là những môi trường đầy thách thức, vì việc tiếp xúc với các tác nhân ăn mòn trong thời gian dài có thể gây suy yếu vật liệu và giảm độ bền kết cấu. Khả năng chống ăn mòn của ray JGLX mang lại giải pháp đáng tin cậy, giúp tăng tuổi thọ và duy trì độ ổn định kết cấu ngay cả khi tiếp xúc với các chất hóa học ăn mòn.
Ngoài ra, khả năng chống ăn mòn của ray JGLX khiến chúng trở thành lựa chọn lý tưởng cho các ứng dụng ngoài trời—nơi thường xuyên chịu tác động của thời tiết khắc nghiệt. Ví dụ, trong các hệ thống thang cuốn hoặc thang máy ngoài trời, ray dẫn hướng phải tiếp xúc trực tiếp với mưa, tuyết, ánh nắng gắt và biến thiên nhiệt độ; tất cả đều có thể gây ăn mòn nếu vật liệu không được bảo vệ tốt. Việc sử dụng ray dẫn hướng JGLX với khả năng chống ăn mòn cao giúp giảm thiểu nguy cơ xuống cấp do thời tiết, đảm bảo vận hành ổn định và kéo dài tuổi thọ thiết bị.
