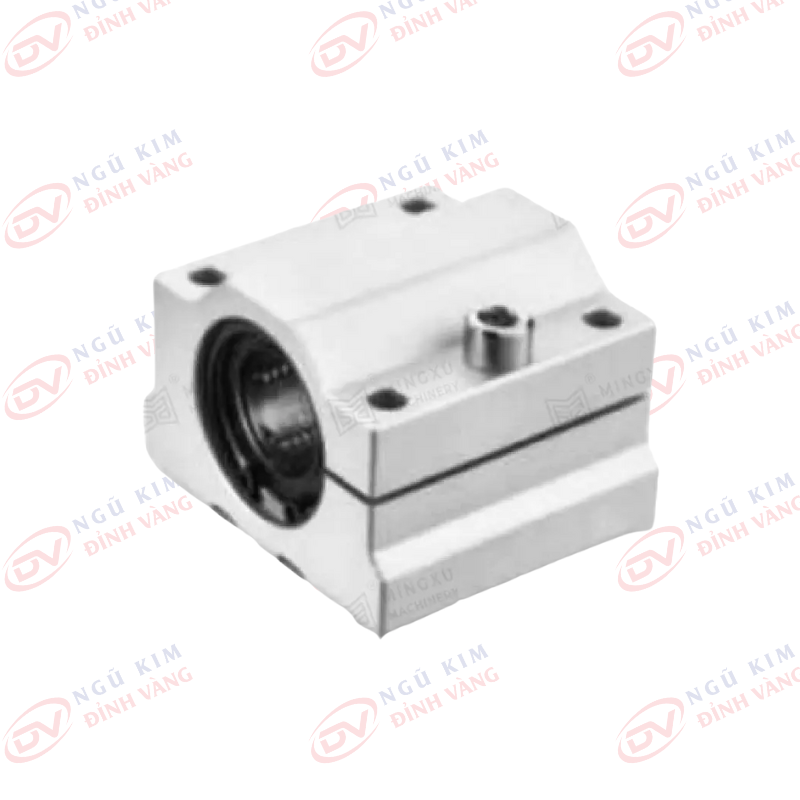

Cụm trượt nhôm SCJ

Cụm trượt nhôm SCJ – Bộ phận trượt mang chuyển động tuyến tính‌ là một bộ phận cơ học được sử dụng cho chuyển động tuyến tính, thường bao gồm một ghế cố định, ổ trục chuyển động tuyến tính và vòng giữ. Chức năng chính của nó là cung cấp hỗ trợ chuyển động tuyến tính ổn định và được sử dụng rộng rãi trong các thiết bị cơ khí khác nhau, chẳng hạn như dây chuyền sản xuất tự động, máy công cụ, thiết bị xử lý, v.v.

Nhận báo giá

Danh mục: Bạc bi trượt Thẻ: Linear Motion Ball Bearing

Mô tả
Đánh giá (0)

Cụm trượt nhôm SCJ có điều chỉnh độ hở (bao gồm rãnh chạy dọc trục)

Type	Description	Material
		Outer cylinder	Retainer
Standard Type	Closed type outside cylinder.	Steel	Steel
			Resin
Adjustable Type	This type has a slot in the outside cylinder.This design allows for clearance adjustment.	Steel	Steel
			Resin
Open Type	One ball circuit is removed to alow an openingslot to fit over rail supports.	Steel	Steel
			Resin
Double-Wide Type	This type has two retainers in the outside cylinder.This structure is useful when momentloads areapplied to the slide bush.	Steel	Steel
			Resin
Pressing Outer Race Type	Outer race is pressing.	Steel	Resin
Stroke Bearing	Closed type outside cylinder.	Steel	Aluminum

Model	Liner bearing	Basic load rating		Shaft diameter mm	Dimensions (mm)												Weight (g)
Model	Liner bearing	Dynamic C N	Static Co N	Shaft diameter mm	h	D	W	H	G	A	J	E	S1×I	K	L	M	Weight (g)
SCJ10UU	LM10UU-AJ	372	549	10	13	20	40	26	21	8.0	28	6.0	M5×12	21	35	M5	90
SCJ12UU	LM12UU-AJ	510	784	12	15	21	42	28	24	8.0	30.5	5.75	M5×12	26	36	M5	112
SCJ13UU	LM13UU-AJ	510	784	13	15	22	44	30	24.5	8.0	33	5.5	M5×12	26	39	M5	123
SCJ16UU	LM16UU-AJ	774	1,180	16	19	25	50	38.5	32.5	9.0	36	7.0	M5×12	34	44	M5	189
SCJ20UU	LM20UU-AJ	882	1,370	20	21	27	54	41	35	11	40	7.0	M6×12	40	50	M5	237
SCJ25UU	LM25UU-AJ	980	1,570	25	26	38	76	51.5	42	12	54	11	M8×18	50	67	M6	555
SCJ30UU	LM30UU- AJ	1,570	2,740	30	30	39	78	59.5	49	15	58	10	M8×18	58	72	M6	685
SCJ35UU	LM35UU-AJ	1,670	3,140	35	34	45	90	68	54	18	70	10	M8×18	60	80	M6	1,100
SCJ40UU	LM40UU-AJ	2,160	4,020	40	40	51	102	78	62	20	80	11	M10×25	60	90	M8	1,600
SCJ50UU	LM50UU-AJ	3,820	7,940	50	52	61	122	102	80	25	100	11	M10×25	80	110	M8	3,350
