Bạc đồng dẫn hướng MJGBF cho máy ép phun nhựa

Bạc đồng dẫn hướng MJGBF được chế tạo từ nền hợp kim đồng cao cấp kết hợp với các hạt bôi trơn rắn Graphite. Cấu trúc này cho phép linh kiện hoạt động mượt mà ngay cả khi không có mỡ bôi trơn bổ sung.

Bên cạnh đó, lớp vỏ đồng có độ cứng cao giúp chịu được lực va đập mạnh trong quá trình vận hành. Các túi chứa chất bôi trơn được phân bổ đều trên bề mặt làm việc của bạc lót.

Danh mục: Bạc đồng bôi trơn rắn Thẻ: Solid-Lubricating Bearing

Mô tả
Đánh giá (0)

Bạc đồng dẫn hướng MJGBF là một trong những linh kiện quan trọng hàng đầu trong hệ thống khuôn mẫu và máy móc công nghiệp hiện nay. Sản phẩm này được thiết kế đặc biệt để đáp ứng các yêu cầu khắt khe về độ chính xác và khả năng chịu tải.

Tại Ngũ Kim Đỉnh Vàng, chúng tôi cung cấp các dòng sản phẩm bạc đồng tự bôi trơn với chất lượng vượt trội. Những linh kiện này giúp doanh nghiệp tối ưu hóa quy trình sản xuất và kéo dài tuổi thọ thiết bị.

Tìm hiểu về bạc đồng dẫn hướng MJGBF

Cấu tạo chi tiết của bạc đồng MJGBF

Nguyên lý hoạt động tự bôi trơn rắn

Khi trục chuyển động, một lượng nhỏ chất bôi trơn từ các túi Graphite sẽ được giải phóng ra bề mặt tiếp xúc. Quá trình này tạo thành một màng ngăn cách mỏng giữa trục và Bạc đồng dẫn hướng MJGBF.

Hơn nữa, màng bôi trơn này có khả năng tự phục hồi liên tục trong suốt quá trình máy hoạt động. Điều này giúp giảm thiểu ma sát một cách tối đa và ngăn chặn tình trạng kẹt trục.

Bảng Kích Thước Bạc đồng dẫn hướng MJGBF cho máy ép phun nhựa

Part No.	d	L	d	G6	D	m6	D1	T	L1
MJGBF-12×19	12	19	12	+0.016 +0.006	18	+0018 +0.007	25	4	19
MJGBF-12×24	”	24	”	”	”	”	”	”	24
MJGBF-12×29	”	29	”	”	”	”	”	”	29
MJGBF-12×34	”	34	”	”	”	”	”	”	34
MJGBF-16×19	16	19	16	”	25	+0025 +0.009	30	6	19
MJGBF-16×24	”	24	”	”	”	”	”	”	24
MJGBF-16×29	”	29	”	”	”	”	”	”	29
MJGBF-16×34	”	34	”	”	”	”	”	”	30
MJGBF-16×39	”	39	”	”	”	”	”	”	”
MJGBF-16×49	”	49	”	”	”	”	”	”	”
MJGBF-20×24	20	24	20	+0.020 +0.007	30	”	35	8	24
MJGBF-20×29	”	29	”	”	”	”	”	”	29
MJGBF-20×34	”	34	”	”	”	”	”	”	34
MJGBF-20×39	”	39	”	”	”	”	”	”	39
MJGBF-20×49	”	49	”	”	”	”	”	”	40
MJGBF-20×59	”	59	”	”	”	”	”	”	”
MJGBF-25×24	25	24	25	”	35	+0025 +0.009	40	”	24
MJGBF-25×29	”	29	”	”	”	”	”	”	29
MJGBF-25×34	”	34	”	”	”	”	”	”	34
MJGBF-25×39	”	39	”	”	”	”	”	”	39
MJGBF-25×49	”	49	”	”	”	”	”	”	49
MJGBF-25×59	”	59	”	”	”	”	”	”	50
MJGBF-25×69	”	69	”	”	”	”	”	”	”
MJGBF-30×29	30	29	30	”	42	”	47	10	29
MJGBF-30×34	”	34	”	”	”	”	”	”	34
MJGBF-30×39	”	39	”	”	”	”	”	”	39
MJGBF-30×49	”	49	”	”	”	”	”	”	49
MJGBF-30×59	”	59	”	”	”	”	”	”	59
MJGBF-30×69	”	69	”	”	”	”	”	”	60
MJGBF-30×79	”	79	”	”	”	”	”	”	”
MJGBF-35×39	35	39	35	+0.025 +0.009	48	+0.025 +0.009	54	10	39
MJG8F-35×49	”	49	”	”	”	”	”	”	49
MJGBF-35×59	”	59	”	”	”	”	”	”	S9
MJGBF-35×69	”	69	”	”	”	”	”	”	69
MJGBF-35×79	”	79	”	”	”	”	”	”	70
MJGBF-35×89	”	89	”	”	”	”	”	”	”
MJGBF-35×99	”	99	”	”	”	”	”	”	”
MJGBF-40×39	40	39	40	”	55	+0.030 +0.011	61	”	39
MJG8F 40×49	”	49	”	”	”	”	”	”	49
MJGBF-40×59	”	59	”	”	”	”	”	”	59
MJG8F-40×69	”	69	”	”	”	”	”	”	69
MJGBF-40×79	”	79	”	”	”	”	”	”	79
MJG8F-40×89	”	89	”	”	”	”	”	”	80
MJGBF-40×99	”	99	”	”	”	”	”	”	”
MJGBF-40×109	”	109	”	”	”	”	”	”	”
MJGBF-50×49	50	49	50	”	70	”	76	12	49
MJGBF-50×59	”	59	”	”	”	”	”	”	S9
MJGBF-50×69	”	69	”	”	”	”	”	”	69
MJGBF-50×79	”	79	”	”	”	”	”	”	79
MJGBF-50×89	”	89	”	”	”	”	”	”	89
MJGBF-50× 99	”	99	”	”	”	”	”	”	90
MJGBF-50×109	”	109	”	”	”	”	”	”	”
MJGBF-50×119	”	119	”	”	”	”	”	”	”
MJGBF-60× 99	60	99	60	+0.029 +0.010	80	”	86	15	99
MJGBF-60×109	”	109	”	”	”	”	”	”	109
MJGBF-60×119	”	119	”	”	”	”	”	”	110
MJGBF-60×129	”	129	”	”	”	”	”	”	”
MJGBF-60×149	”	149	”	”	”	”	”	”	”

Thành phần vật liệu và tính chất
Vật liệu	CuZn25Al5Mn3Fe3	CuSn5Pb5Zn5	CuAl10Ni5Fe5	CuSn12	CuZn25Al5Mn4Fe3
Mật độ	8.0	8.9	7.8	8.9	8.0
Độ cứng HB	>210	>70	>150	>95	>250
Độ bền kéo N/mm²	>750	>200	>600	>260	>800
Độ bền chảy N/mm²	>450	>90	>260	>150	>450
Độ giãn dài%	>12	>15	>10	>৪	>800
Hệ số giãn nở tuyến tính 10^-5/℃	1.9	1.8	1.6	1.8	1.9
Giới hạn nhiệt độ ℃	-40~+300	-40~+400	-40~+400	-40~+400	-40~+150
Tải trọng tối đa N/mm²	100	60	50	70	120
Tốc độ tối đa (Dry) m/min	15	10	20	10	15
*Giá trị PV tối đa N/mm²m/min**	200	60	60	80	200
Biến dạng nén vĩnh viễn ở 300N/mm²	<0.01	<0.05	<0.04	<0.05	<0.05
* Có thể đáp ứng nhu cầu đặc biệt với vật liệu riêng theo yêu cầu

Trao đổi vật liệu nền
Material Codes	China Brands GB1176-87	Intenational ISO 1338	Germany DIN	Japan JIS	America ASTM(UNS)	England BS	Italy JM	Applicable conditions
JDB Casted Bronze	ZCuZn25AI5 Fe3Mn3	GCuZn25AI6 Fe3Mn3	DIN1709 G-CuZn25AI5	H5102 CAC304	B30-92 C86300	HTB2	JM18-1	High-load, low speed Commonly used
JDB-1Bronze	ZCuSn5 Pb5Zn5	GCuPb5 Sn5Zn5	DIN1705 G-CuSn5ZnPb	H5111 BC6	B30-92 C83600	LG2	JM7-15	Mid-load, low speed Commonly used
JDB-2Bronze	ZCuAI9Fe4 Ni4Mn2	GCuAI10 FeNiS	DIN17656 G-CuAI10Ni	H5114 AIBC3	B30-92 C95500	AB2	JM3-15	Mid-load, mid-speed, Commonly used
JDB-3Bronze	ZCuSn12		G-CuSn12	CAC503B	B30-92 C90800	PB2	JM1-15	Mid-load, low speed, Commonly used
JDB-5	ZCuZn25AI6 Fe3Mn3	GCuZn25AI6 Fe3Mn3	DIN1709 G-CuZn25AI5	H5102 CAC304	B30-92 C86300	HTB2	JM18-1	Over high load, low speed, High load used

Chất bôi trơn rắn
Chất bôi trơn	Đặc điểm	Ứng dụng điển hình
SL1 Graphite+add	Excellent resistance against chemical attacks and low friction, Temp limit 400℃	Suit for general machines and under atmosphere
SL4 PTFE+add	Lowest in friction and good of water Lubrication,Temp limit 300℃	Ship, hydraulic turbine, gas turbine, etc.

Tại sao nên chọn bạc đồng dẫn hướng MJGBF?

Việc sử dụng Bạc đồng dẫn hướng MJGBF mang lại hiệu quả kinh tế cao nhờ giảm thiểu thời gian dừng máy. Sản phẩm này cực kỳ phù hợp cho các vị trí khó tiếp cận để tra dầu mỡ định kỳ.

Đặc biệt là, khả năng chống mài mòn của nó vượt xa các loại bạc lót truyền thống. Do đó, đây là lựa chọn số một cho các hệ thống dẫn hướng yêu cầu độ chính xác tuyệt đối.

So sánh với các loại bạc đồng thông thường

So với bạc đồng thông thường cần dầu bôi trơn liên tục, Bạc đồng dẫn hướng MJGBF ưu việt hơn hẳn về độ sạch sẽ. Bạn sẽ không còn phải lo lắng về vấn đề rò rỉ dầu gây ô nhiễm sản phẩm.

Ngoài ra, tuổi thọ của loại bạc lót tự bôi trơn này thường cao gấp nhiều lần so với các loại thông thường. Chi phí đầu tư ban đầu có thể cao hơn nhưng lợi ích dài hạn là rất lớn.

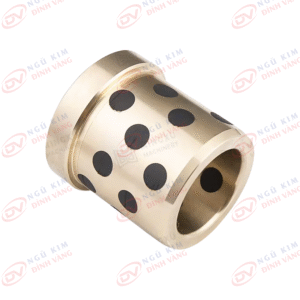

Bạc đồng tự bôi trơn

Bạc đồng dẫn hướng MJGBF chất lượng cao

Ưu điểm vượt trội của bạc đồng dẫn hướng MJGBF

Khả năng chịu tải trọng và áp lực cao

Bạc đồng dẫn hướng MJGBF có khả năng chịu tải tĩnh và tải động cực kỳ ấn tượng. Nó giúp duy trì sự ổn định của khuôn mẫu dưới áp lực ép cực lớn.

Thật vậy, cấu trúc hợp kim đồng đặc biệt giúp phân tán lực đều khắp bề mặt tiếp xúc. Điều này hạn chế tối đa hiện tượng biến dạng hoặc nứt vỡ linh kiện.

Độ bền nhiệt và khả năng chống mài mòn

Trong môi trường nhiệt độ cao, các loại mỡ bôi trơn thông thường dễ bị biến chất. Tuy nhiên, Bạc đồng dẫn hướng MJGBF vẫn giữ được tính năng bôi trơn ổn định lên đến hàng trăm độ C.

Bên cạnh đó, bề mặt được xử lý chuyên sâu giúp chống lại sự mài mòn do ma sát khô. Đây là yếu tố then chốt giúp khuôn mẫu vận hành bền bỉ theo thời gian.

Tiết kiệm chi phí bảo trì và vận hành

Sử dụng Bạc đồng dẫn hướng MJGBF giúp doanh nghiệp loại bỏ hoàn toàn hệ thống bơm dầu phức tạp. Bạn sẽ tiết kiệm được một khoản chi phí đáng kể cho nhân công bảo trì.

Hơn nữa, việc giảm thiểu ma sát cũng giúp máy móc tiêu thụ ít điện năng hơn. Hiệu suất làm việc của toàn bộ dây chuyền sản xuất sẽ được cải thiện rõ rệt.

Thân thiện với môi trường sản xuất

Vì không cần sử dụng dầu mỡ lỏng, Bạc đồng dẫn hướng MJGBF giúp khu vực làm việc luôn khô ráo và sạch sẽ. Điều này rất quan trọng trong các ngành sản xuất thực phẩm hoặc linh kiện điện tử.

Ngoài ra, việc giảm thiểu rác thải từ dầu mỡ cũ góp phần bảo vệ môi trường sống. Sản phẩm hoàn toàn đáp ứng các tiêu chuẩn khắt khe về sản xuất xanh hiện nay.

“Công nghệ bạc đồng tự bôi trơn rắn tích hợp trong bạc đồng dẫn hướng MJGBF là bước đột phá giúp loại bỏ hoàn toàn sự phụ thuộc vào dầu mỡ công nghiệp.”

Ứng dụng thực tế của bạc đồng dẫn hướng MJGBF trong công nghiệp

Sử dụng trong ngành sản xuất khuôn mẫu

Trong ngành khuôn ép nhựa và khuôn dập, Bạc đồng dẫn hướng MJGBF được dùng làm bạc dẫn hướng trụ chuẩn. Nó đảm bảo hai nửa khuôn đóng mở chính xác tuyệt đối mà không bị lệch tâm.

Đặc biệt là trong các chu kỳ ép nhanh, khả năng tự bôi trơn giúp khuôn hoạt động liên tục mà không bị nóng máy. Điều này giúp nâng cao sản lượng và chất lượng thành phẩm.

Ứng dụng trong các thiết bị cơ khí chính xác

Các máy CNC và robot công nghiệp thường xuyên sử dụng Bạc đồng dẫn hướng MJGBF tại các khớp nối động. Khả năng chịu mài mòn giúp duy trì độ rơ thấp nhất cho các cánh tay robot.

Thêm vào đó, trọng lượng nhẹ và thiết kế gọn gàng giúp tối ưu hóa không gian lắp đặt. Sản phẩm này dễ dàng tích hợp vào nhiều hệ thống máy móc phức tạp khác nhau.

Ngành công nghiệp ô tô và hàng không

Trong sản xuất ô tô, linh kiện này được ứng dụng trong các dây chuyền lắp ráp tự động. Bạc đồng dẫn hướng MJGBF giúp các cánh tay kẹp hoạt động chuẩn xác trong môi trường đầy bụi bẩn.

Ngành hàng không cũng ưu tiên sử dụng vật liệu bôi trơn rắn nhờ tính ổn định cực cao. Linh kiện này chịu được sự thay đổi áp suất và nhiệt độ đột ngột khi hoạt động.

Hệ thống dẫn đường tự động

Các hệ thống băng tải và xe tự hành (AGV) trong kho bãi hiện đại rất cần đến Bạc đồng dẫn hướng MJGBF. Nó giúp giảm tiếng ồn và tăng độ mượt mà khi di chuyển.

Theo tìm hiểu về Lubrication, việc giảm ma sát không chỉ bảo vệ máy mà còn tăng độ an toàn. Do đó, MJGBF luôn là ưu tiên hàng đầu của các kỹ sư thiết kế.

Bạc đồng tự bôi trơn

Ứng dụng bạc đồng dẫn hướng MJGBF

Hướng dẫn lắp đặt và bảo quản bạc đồng dẫn hướng MJGBF

Quy trình lắp đặt chuẩn kỹ thuật

Khi lắp đặt Bạc đồng dẫn hướng MJGBF, bạn cần đảm bảo bề mặt trục và lỗ lắp phải sạch sẽ. Tuyệt đối không dùng búa đóng trực tiếp lên bề mặt bạc đồng để tránh làm vỡ các hạt Graphite.

Thay vào đó, hãy sử dụng máy ép thủy lực hoặc phương pháp gia nhiệt để lắp ráp nhẹ nhàng. Việc lắp đặt đúng kỹ thuật quyết định đến 90% tuổi thọ của linh kiện.

Cách kiểm tra và đánh giá chất lượng

Bạn cần thường xuyên kiểm tra độ rơ giữa trục và Bạc đồng dẫn hướng MJGBF bằng thước đo chuyên dụng. Nếu độ hở vượt quá mức cho phép, cần xem xét thay thế để đảm bảo độ chính xác.

Bên cạnh đó, hãy quan sát bề mặt bôi trơn xem có các vết trầy xước sâu hay không. Một bề mặt sáng bóng nhẹ với các vết Graphite đen mờ là dấu hiệu của sự vận hành tốt.

Lưu ý khi lưu kho và bảo quản sản phẩm

Sản phẩm Bạc đồng dẫn hướng MJGBF nên được bọc trong giấy dầu hoặc túi kín khi chưa sử dụng. Tránh để linh kiện tiếp xúc trực tiếp với môi trường ẩm ướt hoặc hóa chất ăn mòn.

Hơn nữa, hãy xếp đặt các linh kiện ngăn nắp để tránh va chạm gây biến dạng bề mặt. Việc bảo quản tốt giúp giữ nguyên đặc tính bôi trơn của vật liệu Graphite.

Giải pháp thay thế định kỳ hiệu quả

Dù có độ bền cao, doanh nghiệp vẫn nên lập kế hoạch kiểm tra định kỳ cho Bạc đồng dẫn hướng MJGBF. Việc thay thế chủ động giúp tránh được những hỏng hóc dây chuyền đáng tiếc.

Đặc biệt là khi nhận thấy tiếng ồn lạ phát ra từ vị trí dẫn hướng, cần kiểm tra ngay lập tức. Đừng để linh kiện mòn quá sâu làm ảnh hưởng đến độ chính xác của toàn hệ thống.

Tại sao nên mua bạc đồng dẫn hướng MJGBF tại Ngũ Kim Đỉnh Vàng?

Uy tín thương hiệu Ngũ Kim Đỉnh Vàng tại Bình Dương

Ngũ Kim Đỉnh Vàng tự hào là đơn vị cung cấp linh kiện cơ khí hàng đầu tại khu vực Thuận An. Chúng tôi đã đồng hành cùng hàng nghìn doanh nghiệp trong việc tối ưu hóa thiết bị sản xuất.

Với địa chỉ tại Số 171, Lê Thị Trung, KP1A, P An Phú, chúng tôi luôn sẵn sàng phục vụ khách hàng. Uy tín của chúng tôi được xây dựng dựa trên sự tin tưởng và hài lòng của người sử dụng.

Chất lượng sản phẩm bạc đồng tự bôi trơn rắn đạt chuẩn

Mỗi sản phẩm Bạc đồng dẫn hướng MJGBF xuất kho đều phải trải qua quy trình kiểm soát chất lượng nghiêm ngặt. Chúng tôi cam kết sử dụng nguồn nguyên liệu hợp kim đồng đúng tiêu chuẩn kỹ thuật.

Bên cạnh đó, công nghệ đúc và gia công hiện đại giúp bề mặt bạc đạt độ bóng tối ưu. Bạn hoàn toàn có thể yên tâm về độ bền và hiệu suất khi sử dụng sản phẩm của chúng tôi.

Dịch vụ hỗ trợ kỹ thuật tận tâm

Đội ngũ kỹ thuật của Ngũ Kim Đỉnh Vàng luôn sẵn sàng tư vấn cách chọn Bạc đồng dẫn hướng MJGBF phù hợp. Chúng tôi hiểu rõ đặc tính của từng loại máy móc để đưa ra lời khuyên chính xác nhất.

Nếu bạn gặp khó khăn trong quá trình lắp đặt, đừng ngần ngại gọi cho chúng tôi. Chúng tôi sẽ hỗ trợ giải đáp mọi thắc mắc một cách nhanh chóng và chuyên nghiệp.

Chính sách giá và vận chuyển linh hoạt

Chúng tôi cung cấp mức giá cạnh tranh nhất cho dòng Bạc đồng dẫn hướng MJGBF trên thị trường hiện nay. Ngũ Kim Đỉnh Vàng thường xuyên có các chương trình ưu đãi cho khách hàng thân thiết.

Hơn nữa, quy trình giao hàng nhanh chóng giúp doanh nghiệp kịp thời bổ sung linh kiện thay thế. Chúng tôi cam kết vận chuyển an toàn đến tận nơi cho mọi đơn hàng trên toàn quốc.

Câu hỏi thường gặp (FAQ)

Bạc đồng dẫn hướng MJGBF có cần bôi thêm mỡ không?

Thực tế, Bạc đồng dẫn hướng MJGBF được thiết kế để hoạt động hoàn toàn không cần dầu mỡ. Tuy nhiên, trong giai đoạn chạy rà ban đầu, bạn có thể bôi một lớp mỏng để hỗ trợ quá trình hình thành màng bôi trơn.

Tuổi thọ trung bình của loại bạc đồng này là bao lâu?

Tuổi thọ của Bạc đồng dẫn hướng MJGBF phụ thuộc vào điều kiện tải trọng và tốc độ làm việc. Trong điều kiện tiêu chuẩn, nó có thể hoạt động bền bỉ từ 2 đến 5 năm mà không cần thay thế.

Có thể gia công lại kích thước của bạc đồng MJGBF không?

Việc gia công lại bề mặt làm việc của Bạc đồng dẫn hướng MJGBF không được khuyến khích vì có thể làm hỏng các túi Graphite. Nếu cần kích thước đặc biệt, hãy liên hệ với chúng tôi để đặt hàng theo yêu cầu.

Làm sao để phân biệt hàng chính hãng của Ngũ Kim Đỉnh Vàng?

Sản phẩm chính hãng của chúng tôi luôn có đầy đủ hóa đơn và chứng từ xuất xứ rõ ràng. Bề mặt Bạc đồng dẫn hướng MJGBF thật sẽ có độ hoàn thiện sắc nét và các hạt bôi trơn rắn phân bổ đều đặn.

Liên hệ ngay với Ngũ Kim Đỉnh Vàng để được tư vấn và nhận báo giá tốt nhất cho các sản phẩm bạc đồng dẫn hướng MJGBF. Chúng tôi cam kết mang đến giải pháp tối ưu cho hệ thống máy móc của bạn!
