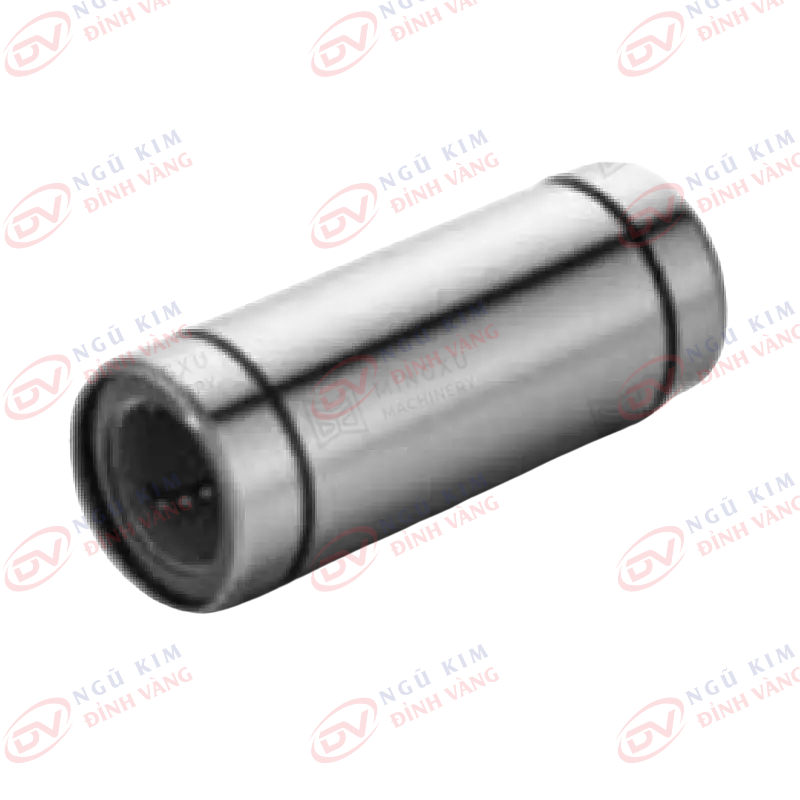

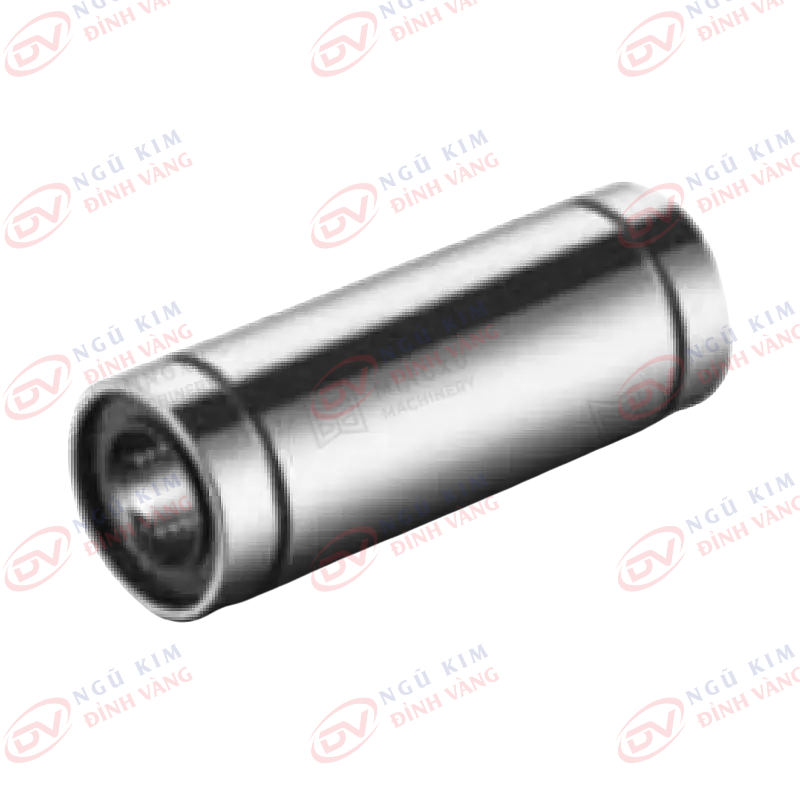

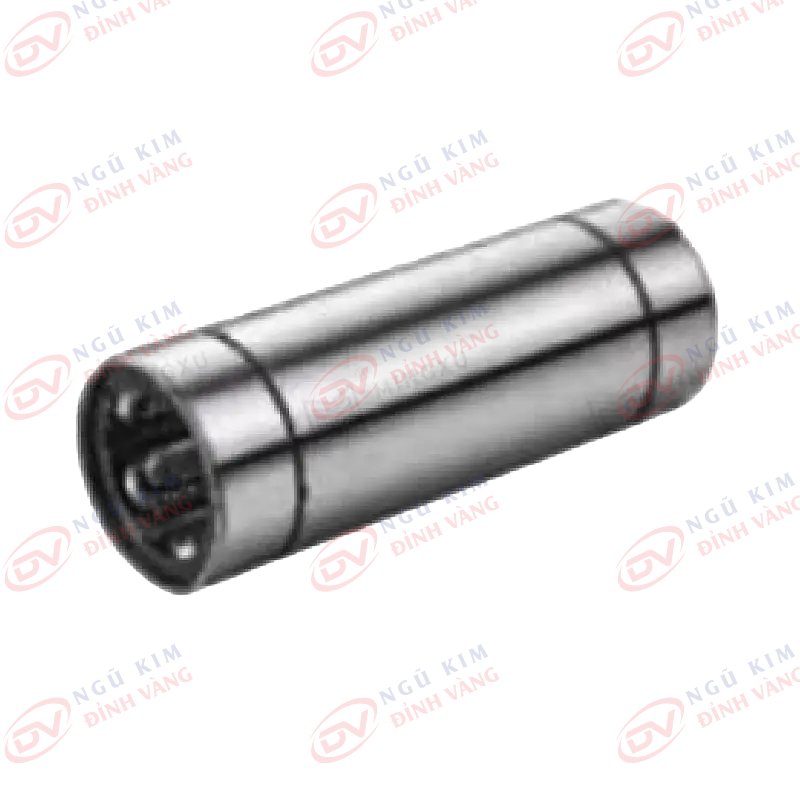

Vòng bi tuyến tính bản rộng đôi LM…L / LME…L

Vòng bi tuyến tính bản rộng đôi (Double-wide linear motion bearings), nổi bật với thiết kế kết cấu kéo dài đặc trưng, mang lại lợi thế về chiều dài, được sử dụng rộng rãi trong nhiều ứng dụng công nghiệp yêu cầu độ chính xác cao và chịu tải lớn.

Các vòng bi này được thiết kế nhằm cung cấp hiệu suất vượt trội trong các môi trường mà độ chính xác, ổn định và khả năng chịu tải là yếu tố then chốt. Cụ thể, chúng được ứng dụng rộng rãi trong các chi tiết quan trọng của máy công cụ chính xác, nơi khả năng duy trì chuyển động tuyến tính chính xác dưới tải trọng lớn đảm bảo gia công chất lượng cao các chi tiết tinh vi.

Ngoài ra, trong máy dệt tốc độ cao, vòng bi tuyến tính bản rộng đôi góp phần vào hoạt động trơn tru và hiệu quả của các quy trình kéo sợi, dệt và hoàn thiện, nâng cao năng suất và giảm thời gian bảo dưỡng.

Nhận báo giá

Danh mục: Bạc bi trượt Thẻ: Linear Motion Ball Bearing

Mô tả
Đánh giá (0)

Vòng bi tuyến tính bản rộng đôi LM…L / LME…L

Phân loại vòng bi tuyến tính dạng bi

Kiểu	Mô tả	Vật liệu
		Vòng ngoài	Lồng bi
Standard Type	• Ống ngoài dạng kín.	Steel	Steel
			Resin
Adjustable Type	• Loại này có một khe trên ống ngoài. Thiết kế này cho phép điều chỉnh độ hở.	Steel	Steel
			Resin
Open Type	• Một mạch bi được lược bỏ để tạo khe mở, giúp bạc trượt lắp vừa lên giá đỡ của thanh dẫn.	Steel	Steel
			Resin
Double-Wide Type	• Loại này có hai lồng bi trong ống ngoài. Kết cấu này hữu ích khi bạc trượt chịu tải mô-men.	Steel	Steel
			Resin
Pressing Outer Race Type	• Vòng ngoài được dập ép.	Steel	Resin
Stroke Bearing	• Ống ngoài dạng kín.	Steel	Aluminum

LM···LUU (Lồng bi bằng nhựa / Resin retainer)

Loại này thuộc dòng kích thước metric, được sử dụng rộng rãi tại châu Á và các quốc gia khác.

Tất cả các mẫu có thể được mạ niken theo yêu cầu của khách hàng, với chức năng chống gỉ sét.

Nominal shaft diameter mm	LM···LUU	Ball circuit	Resin retainer										Eccentricity μm	Basic load rating		Weight(g)
			dr		D		L		mm	B	W	D₁		Basic load rating
			mm	Tolerance μm	mm	Tolerance μm	mm	Tolerance μm	mm	Tolerance μm	mm	mm		Dynamic C N	Static Co N
3	LM3L	4	3	0 -9	7	0 -11	19	0 -200	—	—	—	—	12	138	210	3
4	LM4L	4	4		8		23		—	0 -200	—	—		176	254	4
5	LM5LUU	4	5		10		28		20.4	0 -200	1.1	9.6		265	412	8.4
6	LM6LUU	4	6	0 -10	12	0 -13	35	0 -300	27	0 -300	1.1	11.5	15	323	530	16
8	LM8LUU	4	8		15	0 -13	45		35		1.1	14.3		431	784	31
10	LM10LUU	4	10		19	0 -16	55		44		1.3	18		588	1,100	62
12	LM12LUU	4	12		21		57		46		1.3	20		813	1,570	80
13	LM13LUU	4	13		23		61		46		1.3	22		813	1,570	90
16	LM16LUU	5	16		28		70		53		1.6	27		1,230	2,350	145
20	LM20LUU	5	20	0 -12	32	0 -19	80		61		1.6	30.5	20	1,400	2,740	180
25	LM25LUU	6	25		40		112	0 -400	82	0 -400	1.85	38		1,560	3,140	440
30	LM30LUU	6	30		45		123		89		1.85	43		2,490	5,490	480
35	LM35LUU	6	35		52	0 -22	135		99		2.1	49	25	2,650	6,270	795
40	LM40LUU	6	40	0 -15	60		151		121		2.1	57		3,430	8,040	1,170
50	LM50LUU	6	50	0 -20	80		192		148		2.6	76.5		6,080	15,900	3,100
60	LM60LUU	6	60		90	0 -25	209		170		3.15	86.5	30	7,550	20,000	3,500
80	LM80LUU	6	80		120	0 -25	265		216		4.15	116	30	11,500	32,000	7,710

Bạc đồng tự bôi trơn

LME···LUU (Lồng bi bằng nhựa / Resin retainer)

Loại này thuộc dòng kích thước metric, thường được sử dụng tại Châu Âu.

Tất cả các mẫu có thể được mạ niken theo yêu cầu khách hàng, với chức năng chống gỉ sét.

Nominal shaft diameter mm	LME···LUU	Ball circuit	Major dimensions and tolerance										Eccentricity μm	Basic load rating		Weight (g)
			dr		D		L		B		W	D₁		Basic load rating
			mm	Tolerance μm	mm	Tolerance μm	mm	Tolerance μm	mm	Tolerance μm	W	D₁		Dynamic C N	Static Co N
8	LME8LUU	4	8	+9 -1	16	0 -9	46	0 – 300	33	0 -300	1.1	15.2	15	421	804	40
12	LME12LUU	4	12	+9 -1	22	0 -11	61		45.8		1.3	21		813	1,570	80
16	LME16LUU	5	16	+11 -1	26	0 -11	68		49.8		1.3	24.9		921	1,780	115
20	LME20LUU	5	20	+11 -1	32	0 -13	80		61		1.6	30.5	17	1,370	2,740	180
25	LME25LUU	6	25	+13 -2	40		112	0 -400	82	0 -400	1.85	38		1,570	3,140	430
30	LME30LUU	6	30	+13 -2	47		123		1042		1.85	44.5		2,500	5,490	615
40	LME40LUU	6	40	+16 -4	62	0 -15	151		1212		2.15	59	20	3,430	8,040	1,400
50	LME50LUU	6	50		75	0 -15	192		1552		2.65	72	20	6,080	15,900	2,320
60	LME60LUU	6	60		90	0 -20	209		170		3.15	86.5	25	7,550	20,000	3,920
80	LME80LUU	6	80	+19 -6	120	0 -20	265		216		4.15	116	30	11,500	32,000	7,710

Bạc đồng tự bôi trơn

LM···LGA (Lồng bi chịu nhiệt cao / High-temperature Resistant Retainer)

Loại này thuộc dòng kích thước metric, được sử dụng rộng rãi tại Châu Á và các quốc gia khác.

Tất cả các mẫu có thể được mạ niken theo yêu cầu khách hàng, với chức năng chống gỉ sét.

Nominal shaft diameter mm	LM···LGA	Ball circuit	Major dimensions and tolerance
			dr		D		L
			mm	Tolerance μm	mm	Tolerance μm	mm	Tolerance μm
5	LM5LGA	4	5	0 -9	10	0 -11	28	0 -200
6	LM6LGA	4	6	0 -10	12	0 -13	35	0 -300
8	LM8LGA	4	8		15	0 -13	45
10	LM10LGA	4	10		19	0 -16	55
12	LM12LGA	4	12		21		57
13	LM13LGA	4	13		23		61
16	LM16LGA	5	16		28		70
20	LM20LGA	5	20	0 -12	32	0 -19	80
25	LM25LGA	6	25		40		112	0 -400
30	LM30LGA	6	30		45		123
35	LM35LGA	6	35	0 -15	52	0 -22	135
40	LM40LGA	6	40		60		151
50	LM50LGA	6	50		80		192
60	LM60LGA	6	60	0 -20	90	0 -25	209
80	LM80LGA	6	80	0 -20	120	0 -25	265

Bạc đồng tự bôi trơn
