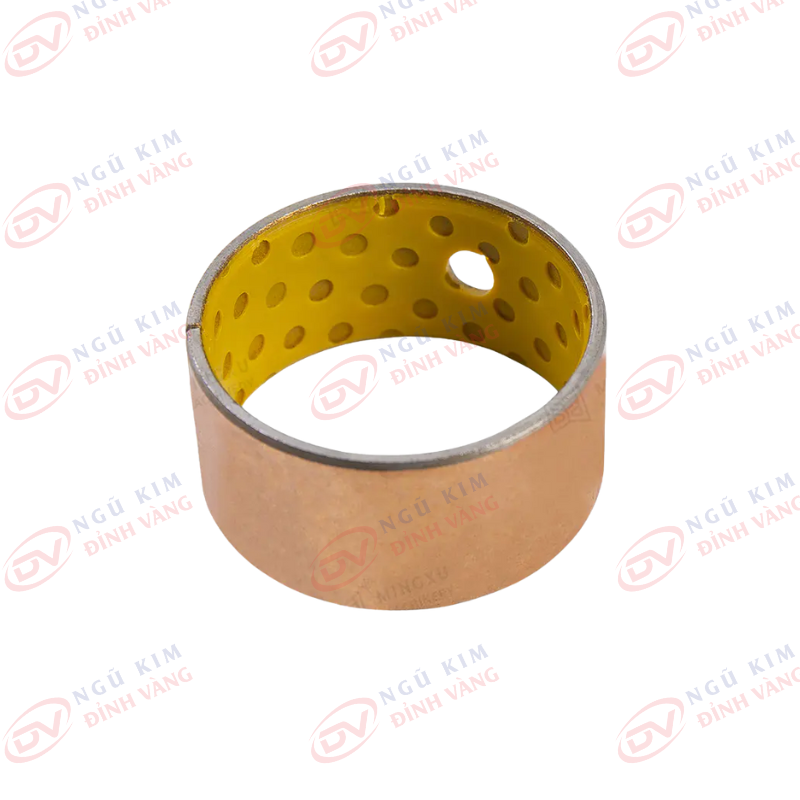

Bạc không dầu ranh giới dx / bạc trơn khô sf-2

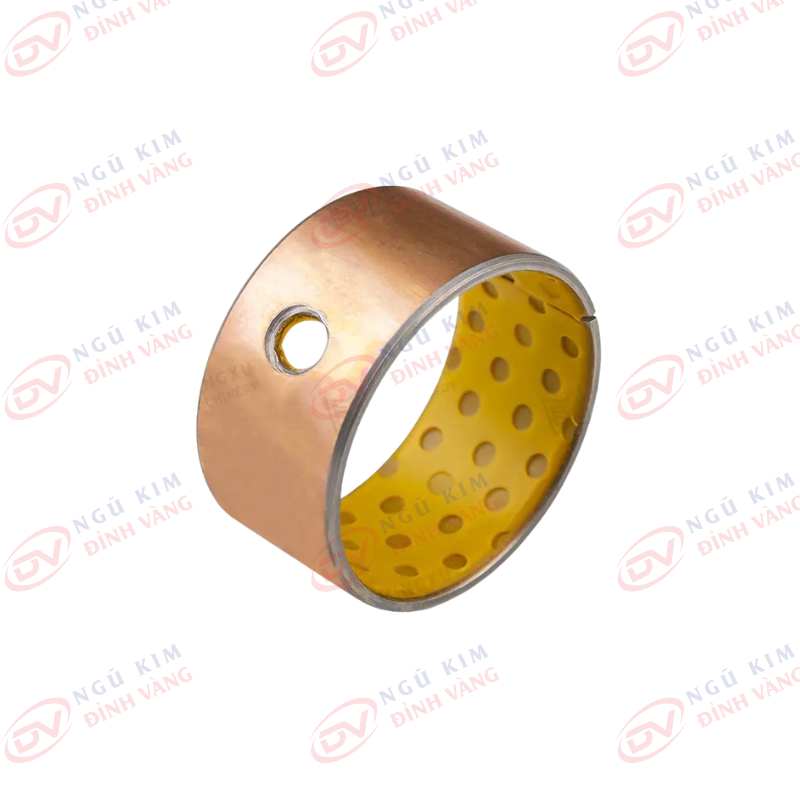

Bạc không dầu ranh giới dx / bạc trơn khô sf-2 - ảnh 2

Bạc không dầu ranh giới DX / Bạc trơn khô SF-2

Bạc không dầu, Bạc lót tự bôi trơn hoặc khô SF-2, dựa trên tấm thép, bột đồng hình cầu thiêu kết ở giữa, cán polyoxymethylene biến tính (POM) trên bề mặt và chứa một Hồ chứa dầu. Đặc điểm của sản phẩm này là: thích hợp để sử dụng lâu dài dưới sự bôi trơn biên mà không cần bảo trì; thích hợp cho chuyển động quay và lắc dưới tải nặng và tốc độ thấp; khả năng chịu tải tốt, hệ số ma sát thấp và chống mài mòn tốt; không có đặc tính hấp thụ nước và hấp thụ dầu, và ổn định về kích thước; vòng bi có thể được xử lý lại trong quá trình lắp ép để đạt được dung sai tốt hơn.

Nhận báo giá

Danh mục: Bạc không dầu Thẻ: Oilless Bearing

Mô tả
Đánh giá (0)

Bạc không dầu ranh giới DX / Bạc trơn khô SF-2

Quy trình xử lý sản phẩm

SF-2 Bearing Processing Process

Bạc đồng tự bôi trơn

SF-2 Material Processing Process

Bạc đồng tự bôi trơn

unit:mm

I.D.after fixed	D		Shaft Dia.(h8)	Housing Bore(H7)	Wall Thickness	Oil Hole	f1	f2	L 0 -0.40
I.D.after fixed	D		Shaft Dia.(h8)	Housing Bore(H7)	Wall Thickness	Oil Hole	f1	f2	10	12	15	20	25	30	35	40	45	50	60	80	90	95	100
10.040 10.108	12	+0.065 +0.030	10 -0 022	12 +0.018		4			•	•	•
12.040 12.108	14	+0.065 +0.030	12 -0.027	14 +0.018		4			•	•	•
14.040 14.108	16	+0.065 +0.030	14 -0.027	16 +0.018	0.955	4	0.6	0.3		•	•
15.040 15.108	17	+0.065 +0.030	15 -0.027	17 +0.018	0.980	4	0.6	0.3		•	•	•
16.040 16.108	18	+0.065 +0.030	16 -0.027	18 +0.018		4				•	•	•
10.040 18.111	20	+0.075 +0.035	18 -0.027	20 +0.021		4				•	•	•
20.050 20.131	23	+0.075 +0.035	20 -0.033	23 +0.021		4				•	•	•	•
22.050 22.131	25	+0.075 +0 035	22 -0.033	25 +0.021	1.445 1 475	4	0.6	0.4		•		•
25.050 25.131	28	+0.075 +0.035	25 -0.033	28 +0.021		6					•	•	•
28.060 28.155	32	+0.085 +0.045	28 -0.033	32 +0.025		6					•		•
30.060 30.155	34	+0.085 +0.045	30 -0.033	34 +0.025	1.935	6	1.2	0.4			•	•	•		•
35.060 35.155	39	+0.085 +0.045	35 -0.039	39 +0.025	1.970	6	1.2	0.4			•		•	•	•
40.060 40.155	44	+0.085 +0.045	40 -0.039	44 +0.025		8					•		•		•		•
45.080 45.195	50	+0.085 +0.045	45 -0.039	50 +.025		8					•		•		•	•	•
50.080 50.200	55	+0.100 + 0.055	50 -0.046	55 +0.030		8							•		•		•
55.080 55.200	60	+0.100 +0.0S5	55 -0 046	60 +0.030		8							•		•		•
60.080 60.200	65	+0.100 +0.055	60 -0.046	65 +0030	2.415 2 460	8							•		•		•
65.080 65.200	70	+0.100 +0.055	65 -0.046	70 +0.030		8										•			•
70.080 70.200	75	+0.100 + 0.055	70 -0.046	75 +0.030		8										•		•		•
75.080 75.200	80	+0.100 +0.055	75 -0.046	80 +0.030		8										•			•	•
80.100 80.265	85	+0.120 +0.070	80 -0.046	85 +0035		9.5										•			•	•
85.100 85.265	90	+0.120 +0.070	85 -0.054	90 +0.035		9.5										•			•	•
90.100 90.265	95	+0.120 +0.070	90 -0.054	95 +0.035		9.5										•			•	•	•
100.100 100.265	105	+0.120 +0.070	1 00 0.054	105 +0.035		9.5												•	•	•		•
105.110 105.265	110	+0.120 +0.070	105-0.054	110 +0.035		9.5													•	•		•	•
110.110 110.265	110	+0.120 +0.070	110 0.054	1 15 +0.035		9.5													•	•		•	•
120.110 120.270	125	+0.170 +0.100	120-0.054	1 25 +0.035		9.5													•	•			•
125.110 125.270	130	+0.170 +0.100	125-0.063	130 +0.040	2.385 2 450	9.5	1.8	0.6											•	•			•
130.110 130.270	135	+0.170 +0.100	130-0.063	135+0.040		9.5												•	•	•			•
140.110 140.270	145	+0.170 +0,100	140-0.063	145 +0.040		9.5												•	•	•			•
150.110 150.270	155	+0.170 +0.100	150-0.063	155 +0.040		9.5												•	•	•			•
160.110 160.270	165	+0.170 +0.100	160-0.063	165 +0.040		9.5												•	•	•			參
170.110 170.270	175	+0.170 +0.100	170-0.063	175 +0.040		9.5												•	•	•			•
180.110 180.276	185	+0.210 +0.130	180-0.072	185 +0.040		9.5												•	•	•			•
190.110 190.276	195	+0.210 +0.130	190-0.072	195 +0.046		9.5												•	•	•			•
200.110 200.276	205	+0.210 +0.130	200 0.072	205 +0.046		9.5												•	•	•			•
220.110 220.276	225	+0.210 +0.130	220-0.072	225 +0046		9.5												•	•	•			•
240.110 240.276	245	+0.210 +0.130	240-0.072	245 +0.046		9.5												•	•	•			•
250.110 250.282	255	+0.260 +0.170	250-0.081	255 +0.052		9.5												•	•	•			•
260.110 260.282	265	+0.260 +0.170	260-0.081	265 +0.052		9.5												•	•	•			•

Thông tin sản phẩm

Hệ thống tự bôi trơn trong Bạc không dầu ranh giới SF-2 Bạc lót khô hoạt động tốt, và ưu điểm của thiết kế này so với ổ trục được bôi trơn truyền thống là gì?

Cơ chế tự bôi trơn:

Nhúng chất bôi trơn rắn: Bạc trơn khô SF-2 mang các mảnh vụn chất bôi trơn rắn, thường là PTFE hoặc than chì, bên trong ma trận của vật liệu ổ trục. Những chất bôi trơn ổn định này hoạt động như một thiết bị bôi trơn tích hợp.

Giao diện ma sát thấp: Trong quá trình chuyển động hoặc quay, chất bôi trơn ổn định được nhúng tạo ra giao diện ma sát thấp giữa sàn ổ trục và trục. Điều này làm giảm sự tiếp xúc trực tiếp giữa kim loại với kim loại thường xảy ra trong các vòng bi được bôi trơn thông thường.

Bôi trơn liên tục: Cơ chế tự bôi trơn là liên tục và vốn có của vật liệu ổ trục. Khi ổ trục hoạt động, một lượng nhỏ chất bôi trơn được phóng ra, mang lại sự bôi trơn liên tục theo thời gian.

Ưu điểm so với vòng bi bôi trơn truyền thống:

Vận hành không cần bảo trì: Một trong những lợi ích số một là Vòng bi trơn khô SF-2 không cần bảo trì. Nó loại bỏ nhu cầu bôi trơn bên ngoài, giảm thời gian và công sức cần thiết cho việc cải tạo thông thường.

Hiệu suất ổn định: Cơ chế tự bôi trơn đảm bảo mức bôi trơn chắc chắn và liên tục ở một số giai đoạn trong hoạt động của ổ trục. Tính nhất quán này mang lại hiệu suất đáng tin cậy và có thể dự đoán được trong thời gian dài.

Khả năng chịu tải cao: Tiện ích tự bôi trơn không còn ảnh hưởng đến khả năng giải quyết tải trọng cao của ổ trục. Ổ trục trơn khô SF-2 được thiết kế để duy trì đặc tính ma sát thấp ngay cả khi chịu khối lượng nặng.

Phạm vi nhiệt độ rộng: Bạc lót trơn khô SF-2 thường có thể hoạt động hiệu quả trong phạm vi nhiệt độ rộng, duy trì vỏ bôi trơn trong từng môi trường nhiệt độ cao và không thường xuyên.
