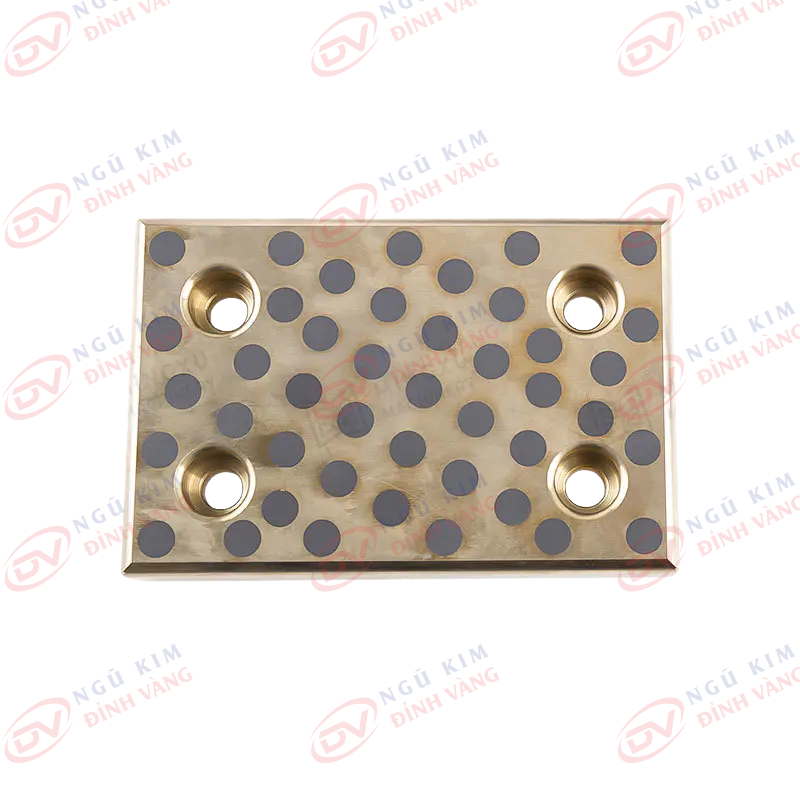

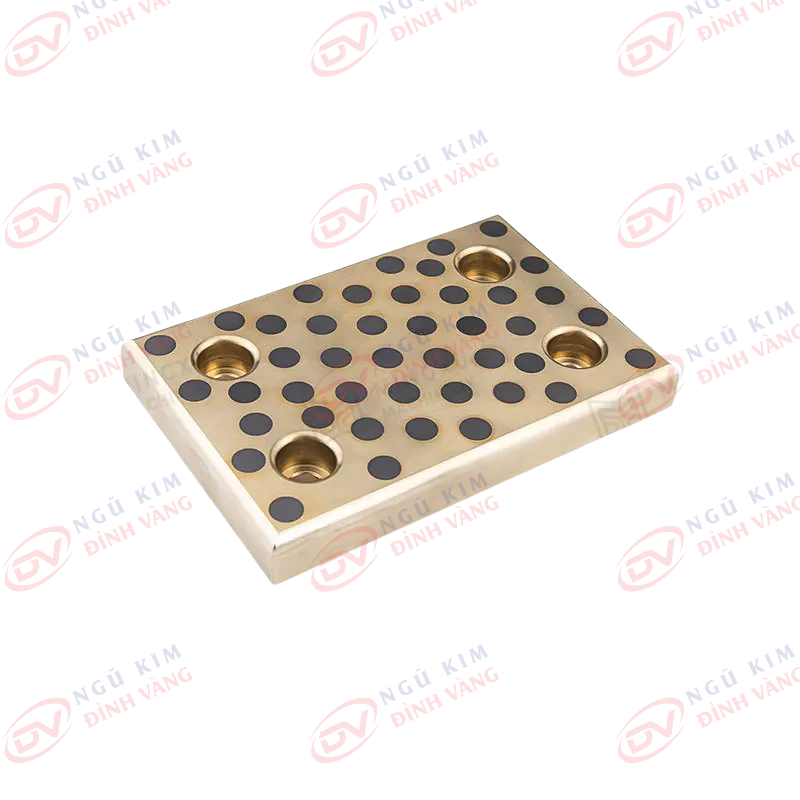

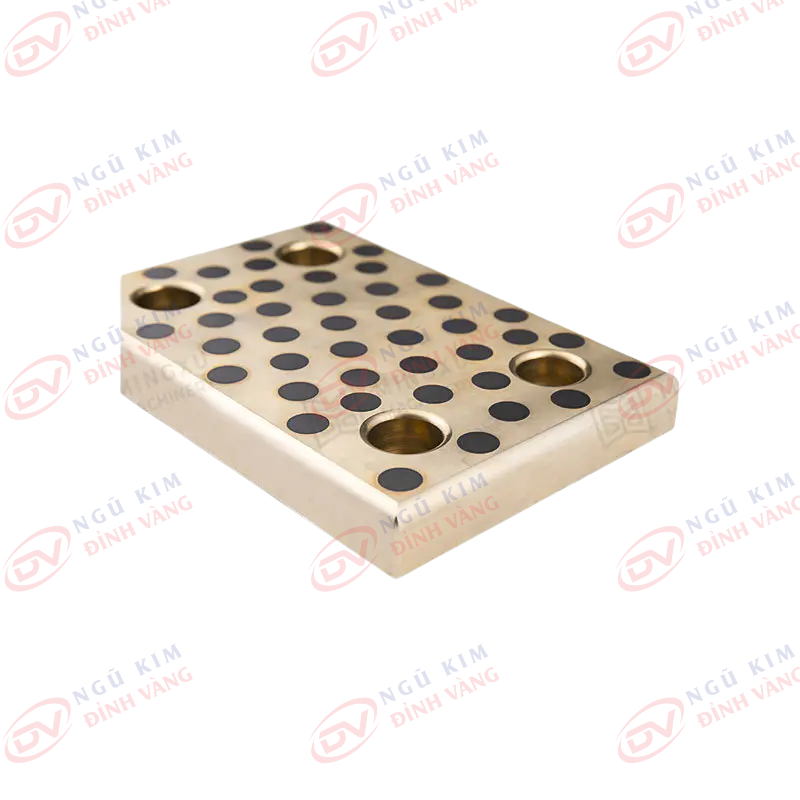

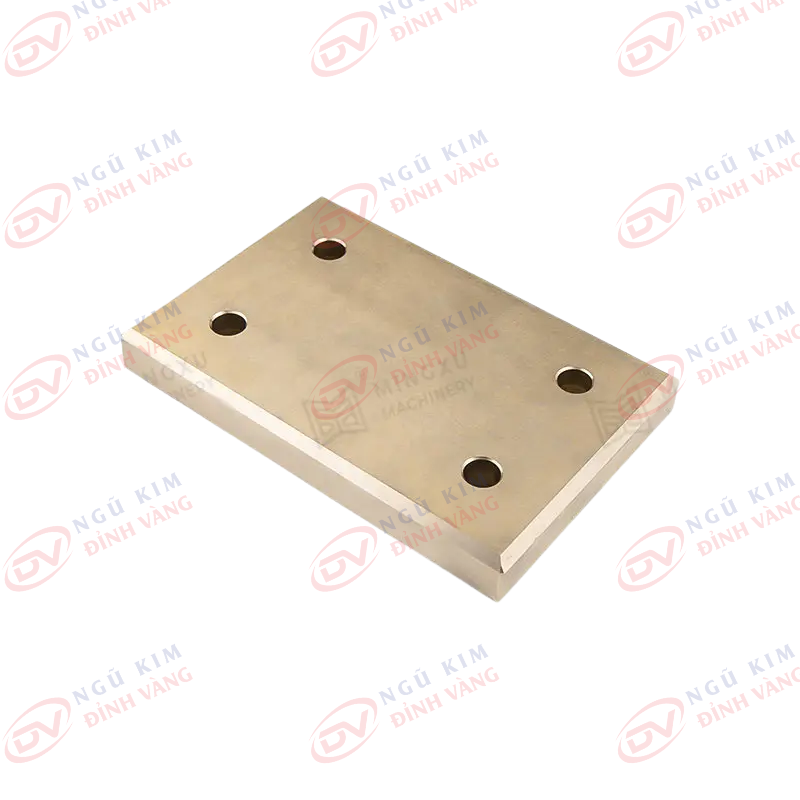

Tấm chịu mài mòn JESW

Tấm chịu mài mòn JESW là tấm trượt chịu mài mòn hạng nặng với 2 lỗ hoặc 4 lỗ, là sản phẩm tiêu chuẩn và tương thích với nhiều thương hiệu như HASCO, DME, MISUMI, STAUBLI, NITTO, PCS, DME-EOC, PUNCH, SLT…

Sản phẩm này có chức năng tương tự ổ trục đồng thiếc truyền thống. Nhờ sử dụng đồng thau cường độ cao (ZCuZn24Al6), độ cứng HB của sản phẩm được tăng gấp đôi. Do đó, khi sử dụng trong ứng dụng tốc độ thấp, tuổi thọ của sản phẩm có thể gấp đôi so với ống đồng thông thường.

Ngoài ra, tấm chịu mài mòn JESW có áp lực chịu tải lớn, phù hợp cho các ứng dụng hạng nặng.

Nhận báo giá

Danh mục: Tấm chịu mài mòn / Thanh dẫn hướng tự bôi trơn Thẻ: Self-Lubricating Wear Plate/Guide Rail

Mô tả
Đánh giá (0)

Tấm chịu mài mòn JESW cho thiết bị cơ giới nặng

Part No.	W	L	W1	W2	L1	L2
JESW-28×75	28	75	–	–	45	15
JESW-28×100		100			50	25
JESW-28×150		150			100	25
JESW-38×75	38	75			45	15
JESW-38×100		100			50	25
JESW-38×150		150			100	25
JESW-48×75	48	75			45	15
JESW-48×100		100			50	25
JESW-48×125		125			75
JESW-48×150		150			100
JESW-48×200		200			150
JESW-58×75	58	75			45	15
JESW-58×100		100			50	25
JESW-58×150		150			100
JESW-75×75	75	75			25
JESW-75×100		100			50
JESW-75×125		125			75
JESW-75×150		150			100
JESW-75×200		200			150
JESW-100×100	100	100	50	25	50	25
JESW-100×125		125			75
JESW-100×150		150			100
JESW-100×200		200			150
JESW-100×250		250			200
JESW-100×300		300			200	50
JESW-125×125	125	125		37.5	75	25
JESW-125×150		150			100
JESW-125×200		200			150
JESW-125×250		250			200
JESW-125×300		300			200	50
JESW-125×350		350			200	75
JESW-150×150	150	150	100	25	100	25
JESW-150×200		200			150
JESW-150×250		250			200

Material Composition and Properities
Material	CuZn25Al5Mn3Fe3	CuSn5Pb5Zn5	CuAl10Ni5Fe5	CuSn12	CuZn25Al5Mn4Fe3
Density	8.0	8.9	7.8	8.9	8.0
Hardness HB	>210	>70	>150	>95	>250
Tensile Strength N/mm²	>750	>200	>600	>260	>800
Yield Strength N/mm²	>450	>90	>260	>150	>450
Elongation%	>12	>15	>10	>৪	>800
Coefficien of Linear Expansion 10^-5/℃	1.9	1.8	1.6	1.8	1.9
Limit Temp ℃	-40~+300	-40~+400	-40~+400	-40~+400	-40~+150
Max. Load N/mm²	100	60	50	70	120
Max. Speed (Dry) m/min	15	10	20	10	15
*Max.PV N/mm²m/min**	200	60	60	80	200
Compression of Permanent Deformation 300N/mm²	<0.01	<0.05	<0.04	<0.05	<0.05
*Big demand with special materials is available.

Base Material Interchange
Material Codes	China Brands GB1176-87	Intenational ISO 1338	Germany DIN	Japan JIS	America ASTM(UNS)	England BS	Italy JM	Applicable conditions
JDB Casted Bronze	ZCuZn25AI5 Fe3Mn3	GCuZn25AI6 Fe3Mn3	DIN1709 G-CuZn25AI5	H5102 CAC304	B30-92 C86300	HTB2	JM18-1	High-load, low speed Commonly used
JDB-1Bronze	ZCuSn5 Pb5Zn5	GCuPb5 Sn5Zn5	DIN1705 G-CuSn5ZnPb	H5111 BC6	B30-92 C83600	LG2	JM7-15	Mid-load, low speed Commonly used
JDB-2Bronze	ZCuAI9Fe4 Ni4Mn2	GCuAI10 FeNiS	DIN17656 G-CuAI10Ni	H5114 AIBC3	B30-92 C95500	AB2	JM3-15	Mid-load, mid-speed, Commonly used
JDB-3Bronze	ZCuSn12		G-CuSn12	CAC503B	B30-92 C90800	PB2	JM1-15	Mid-load, low speed, Commonly used
JDB-5	ZCuZn25AI6 Fe3Mn3	GCuZn25AI6 Fe3Mn3	DIN1709 G-CuZn25AI5	H5102 CAC304	B30-92 C86300	HTB2	JM18-1	Over high load, low speed, High load used

Solid Lubricant
Lubricant	Features	Typical application
SL1 Graphite+add	Excellent resistance against chemical attacks and low friction, Temp limit 400℃	Suit for general machines and under atmosphere
SL4 PTFE+add	Lowest in friction and good of water Lubrication,Temp limit 300℃	Ship, hydraulic turbine, gas turbine, etc.

Kiến thức sản phẩm

Các đặc tính và thành phần cụ thể của Tấm chịu mài mòn JESW cho thiết bị cơ giới nặng giúp ứng dụng trong máy móc hạng nặng như thế nào?

Tấm chịu mài mòn JESW cho thiết bị cơ giới nặng được thiết kế với các đặc tính và thành phần đặc biệt giúp mang lại hiệu suất vượt trội trong các ứng dụng máy móc hạng nặng. Các yếu tố chính bao gồm:

1. Độ cứng

Tấm chịu mài mòn JESW có độ cứng cao, thường từ 58–63 HRC (thang đo Rockwell).
Độ cứng này đạt được nhờ bổ sung các nguyên tố hợp kim kiểm soát và quy trình xử lý nhiệt cẩn thận.
Độ cứng cao giúp chống mài mòn, chống trầy xước và va đập, lý tưởng cho máy móc nặng làm việc trong môi trường khắc nghiệt.

2. Lớp phủ carbide crom (CCO)

Bề mặt tấm chịu mài mòn JESW được phủ lớp carbide crom chắc chắn.
Carbide crom là hợp chất cứng, nâng cao đáng kể khả năng chống mài mòn.
Lớp CCO hoạt động như rào chắn bảo vệ chống lại các hạt mài mòn và bảo vệ vật liệu nền bên dưới.
Nhờ lớp phủ này, tấm chịu mài mòn JESW chịu được mài mòn nặng và kéo dài tuổi thọ các chi tiết máy hạng nặng.

3. Khả năng chống mài mòn và xói mòn

Tấm chịu mài mòn JESW có khả năng chống mài mòn và xói mòn tuyệt vời do tiếp xúc liên tục với vật liệu mài mòn như đá, quặng, sỏi, cát.
Lớp carbide crom cứng chống lại mất vật liệu do va đập và mài trượt, đảm bảo tuổi thọ lâu dài cho các chi tiết chịu mài mòn cao.

4. Khả năng chịu va đập

Máy móc hạng nặng thường chịu lực va đập lớn trong quá trình vận hành.
Tấm chịu mài mòn JESW được thiết kế để chịu tải va đập mà không nứt hay gãy.
Thành phần vật liệu và quy trình xử lý nhiệt giúp hấp thụ năng lượng va đập hiệu quả và phân bố đều trên bề mặt, ngăn chặn hư hỏng cục bộ.

5. Khả năng hàn và gia công

Tấm chịu mài mòn JESW dễ dàng hàn vào các chi tiết máy móc như gầu xúc, lót máy, lưỡi cào.
Cho phép thay thế và tích hợp các bộ phận bị mài mòn dễ dàng.
Ngoài ra, tấm chịu mài mòn JESW có thể cắt, tạo hình và gia công để đáp ứng các yêu cầu cụ thể của từng loại máy và điều kiện vận hành.

Nhờ các đặc tính này, tấm chịu mài mòn JESW là giải pháp chống mài mòn, chịu va đập và bền bỉ, đáp ứng tối ưu các yêu cầu khắc nghiệt trong thiết bị cơ giới nặng.
