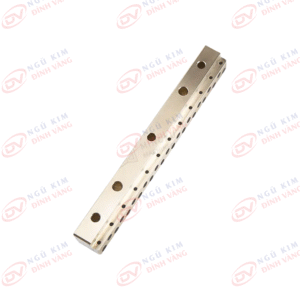

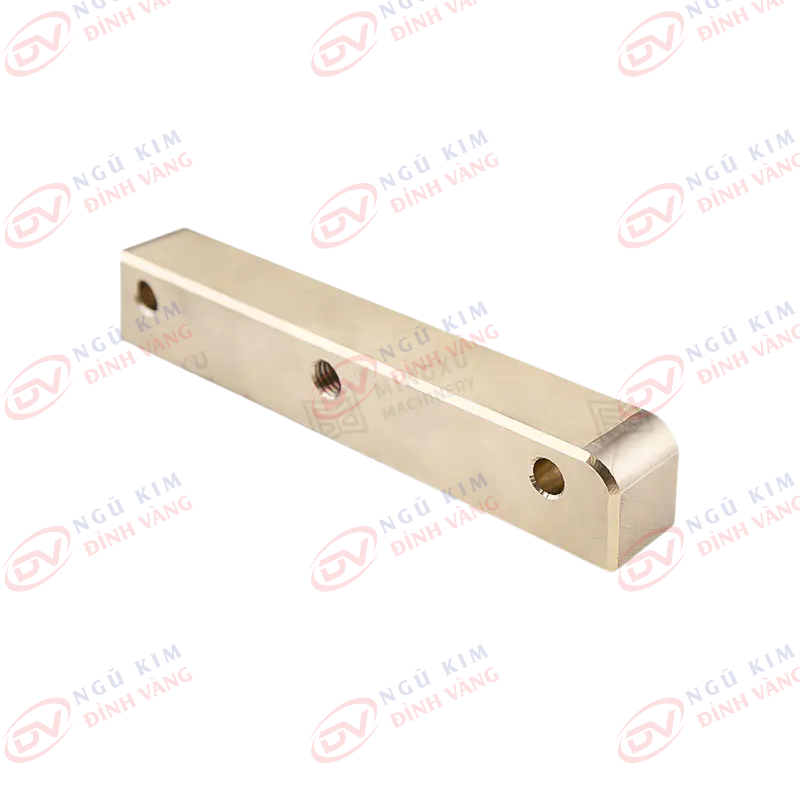

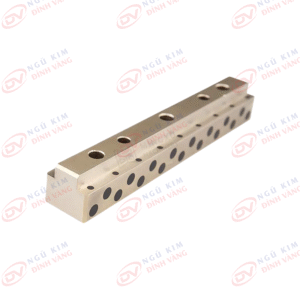

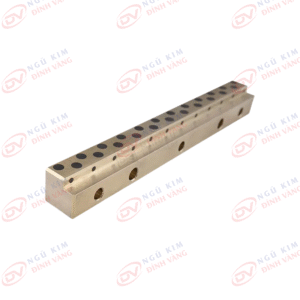

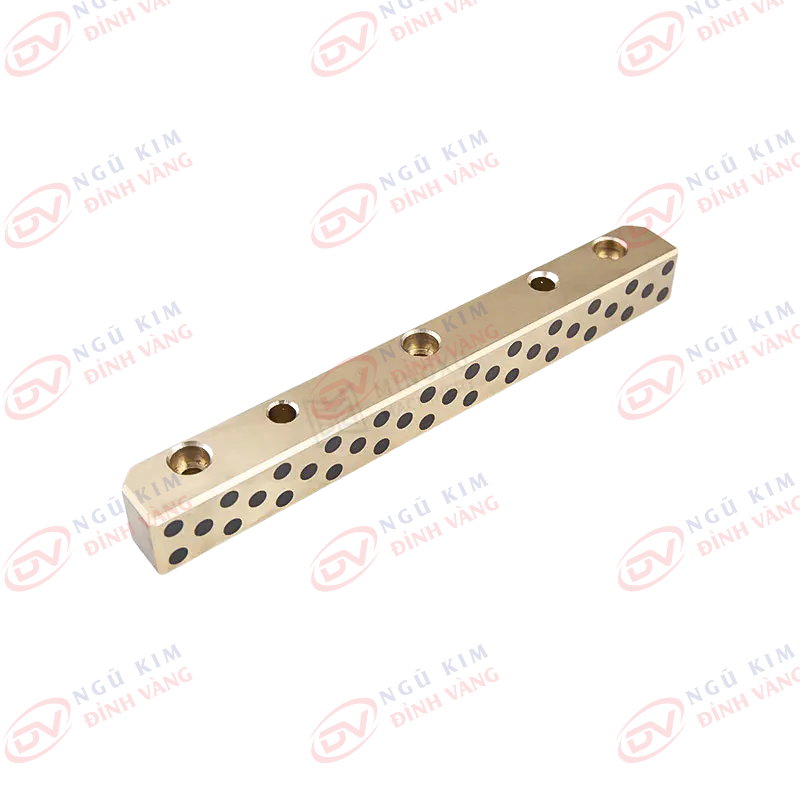

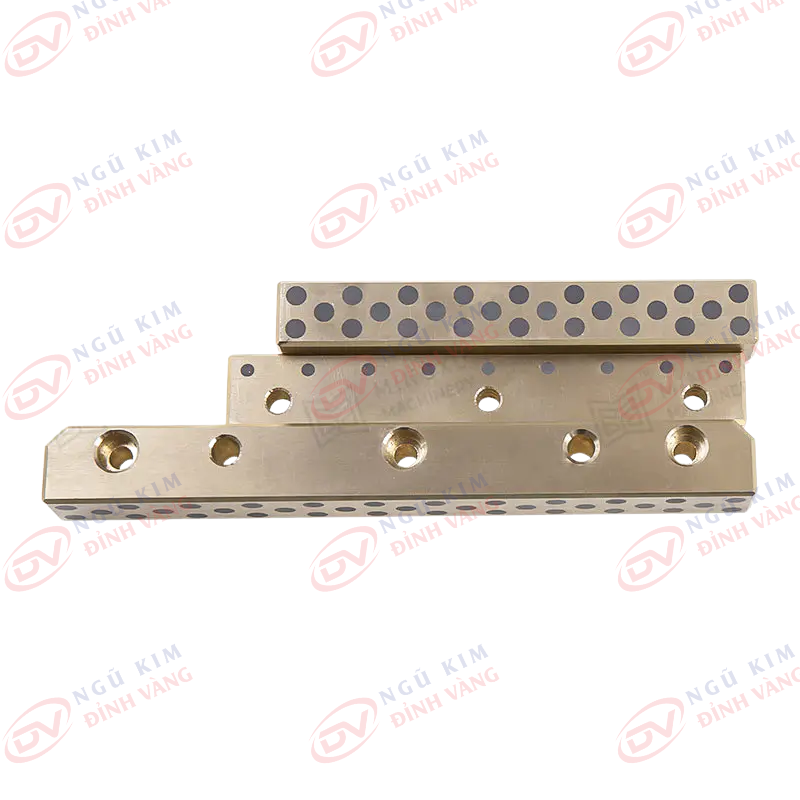

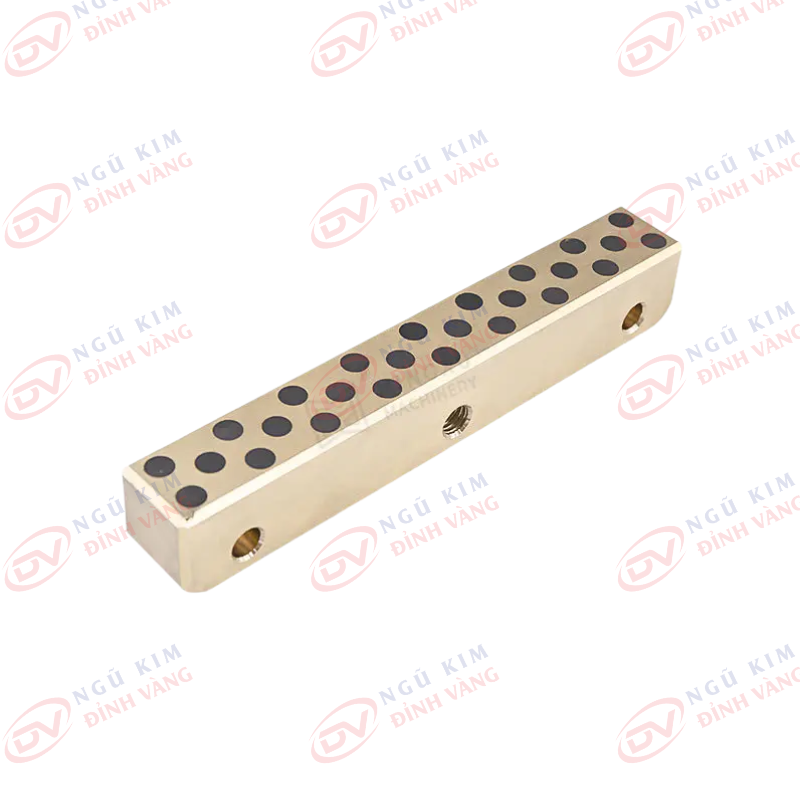

Ray dẫn hướng tự bôi trơn dạng L MXB-JGLDW

Part No.	W	L	T	a	d	d1	h	t
JGLDW-23×100	23	100	30	7.5	7	11	15	7
JGLDW-23×160		160
JGLDW-23×220		220
JGLDW-23×100		100	41				26
JGLDW-23×160		160
JGLDW-23×220		220
JGLDW-28×100	28	100	25	10	11	18	10	13
JGLDW-28×160		160
JGLDW-28×220		220
JGLDW-28×100		100	35				15
JGLDW-28×160		160
JGLDW-28×220		220
JGLDW-28×100		100	56				26
JGLDW-28×160		160
JGLDW-28×220		220



Material Composition and Properities
Material	CuZn25Al5Mn3Fe3	CuSn5Pb5Zn5	CuAl10Ni5Fe5	CuSn12	CuZn25Al5Mn4Fe3
Density	8.0	8.9	7.8	8.9	8.0
Hardness HB	>210	>70	>150	>95	>250
Tensile Strength N/mm²	>750	>200	>600	>260	>800
Yield Strength N/mm²	>450	>90	>260	>150	>450
Elongation%	>12	>15	>10	>৪	>800
Coefficien of Linear Expansion 10-5/℃	1.9	1.8	1.6	1.8	1.9
Limit Temp ℃	-40~+300	-40~+400	-40~+400	-40~+400	-40~+150
Max. Load N/mm²	100	60	50	70	120
Max. Speed (Dry) m/min	15	10	20	10	15
Max.PV N/mm²*m/min	200	60	60	80	200
Compression of Permanent Deformation 300N/mm²	<0.01	<0.05	<0.04	<0.05	<0.05
*Big demand with special materials is available.



Base Material Interchange
Material Codes	China Brands GB1176-87	Intenational ISO 1338	Germany DIN	Japan JIS	America ASTM(UNS)	England BS	Italy JM	Applicable conditions
JDB Casted Bronze	ZCuZn25AI5 Fe3Mn3	GCuZn25AI6 Fe3Mn3	DIN1709 G-CuZn25AI5	H5102 CAC304	B30-92 C86300	HTB2	JM18-1	High-load, low speed Commonly used
JDB-1Bronze	ZCuSn5 Pb5Zn5	GCuPb5 Sn5Zn5	DIN1705 G-CuSn5ZnPb	H5111 BC6	B30-92 C83600	LG2	JM7-15	Mid-load, low speed Commonly used
JDB-2Bronze	ZCuAI9Fe4 Ni4Mn2	GCuAI10 FeNiS	DIN17656 G-CuAI10Ni	H5114 AIBC3	B30-92 C95500	AB2	JM3-15	Mid-load, mid-speed, Commonly used
JDB-3Bronze	ZCuSn12		G-CuSn12	CAC503B	B30-92 C90800	PB2	JM1-15	Mid-load, low speed, Commonly used
JDB-5	ZCuZn25AI6 Fe3Mn3	GCuZn25AI6 Fe3Mn3	DIN1709 G-CuZn25AI5	H5102 CAC304	B30-92 C86300	HTB2	JM18-1	Over high load, low speed, High load used



Solid Lubricant
Lubricant	Features	Typical application
SL1 Graphite+add	Excellent resistance against chemical attacks and low friction, Temp limit 400℃	Suit for general machines and under atmosphere
SL4 PTFE+add	Lowest in friction and good of water Lubrication,Temp limit 300℃	Ship, hydraulic turbine, gas turbine, etc.





Kiến thức sản phẩm

Ray dẫn hướng tự bôi trơn JGLDW đảm bảo độ chính xác và ổn định như thế nào trong điều kiện chuyển động tốc độ cao?

Ray dẫn hướng tự bôi trơn JGLDW được thiết kế đặc biệt để đảm bảo độ chính xác và ổn định cao, ngay cả khi vận hành ở tốc độ cao. Nó sở hữu nhiều tính năng hiện đại phối hợp với nhau nhằm mang lại hiệu suất tối ưu.

---

1. Tính năng tự bôi trơn
Cơ chế tự bôi trơn giúp giảm đáng kể ma sát giữa ray và các bộ phận chuyển động. Điều này được thực hiện bằng việc tích hợp trực tiếp vật liệu bôi trơn vào trong ray, loại bỏ nhu cầu bôi trơn bên ngoài.

• Kết quả: chuyển động của ray luôn mượt mà, bất kể tốc độ vận hành.

• Cơ chế tự bôi trơn không chỉ giảm ma sát mà còn hạn chế mài mòn, từ đó nâng cao độ chính xác và ổn định của ray.

---

2. Vật liệu chất lượng cao và gia công chính xác
Ray được chế tạo từ vật liệu có độ ổn định kích thước vượt trội, gia công chính xác để đảm bảo mức độ phẳng và song song cao, rất quan trọng cho chuyển động chính xác và ổn định.

• Quá trình kiểm soát chất lượng nghiêm ngặt đảm bảo sự đồng đều và nhất quán về hiệu suất.

• Những đặc tính này giúp giảm thiểu sai lệch hoặc bất thường trong quá trình chuyển động tốc độ cao, đảm bảo ray vận hành chính xác và ổn định.

---

3. Thiết kế kết cấu tăng cứng
Ray JGLDW có thiết kế đặc biệt tăng cường độ cứng.

• Bao gồm các hệ thống gia cố được bố trí chiến lược dọc theo chiều dài ray để phân tán tải trọng nhẹ nhàng và chống cong vênh.

• Cấu trúc này giúp ray chịu được chuyển động tốc độ cao mà không làm giảm độ chính xác hay ổn định.

• Độ cứng của ray còn giảm rung và dao động, đảm bảo hiệu suất đáng tin cậy ngay cả ở tốc độ cao.

---

Kết hợp các yếu tố trên, ray dẫn hướng JGLDW tự bôi trơn mang lại hiệu suất cao, độ chính xác và ổn định vượt trội trong mọi điều kiện vận hành, đặc biệt là các ứng dụng tốc độ cao.
