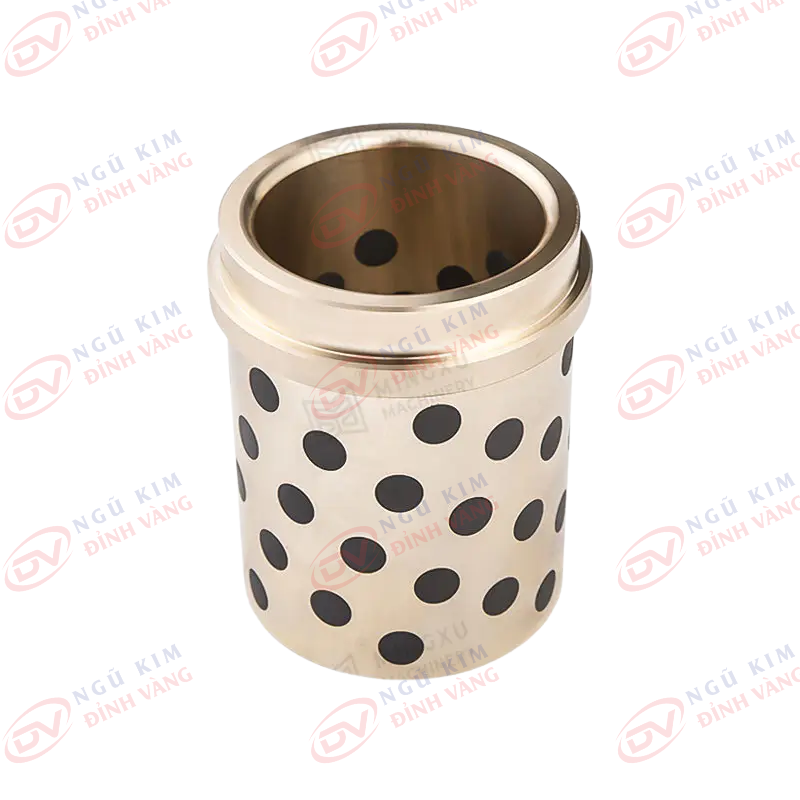

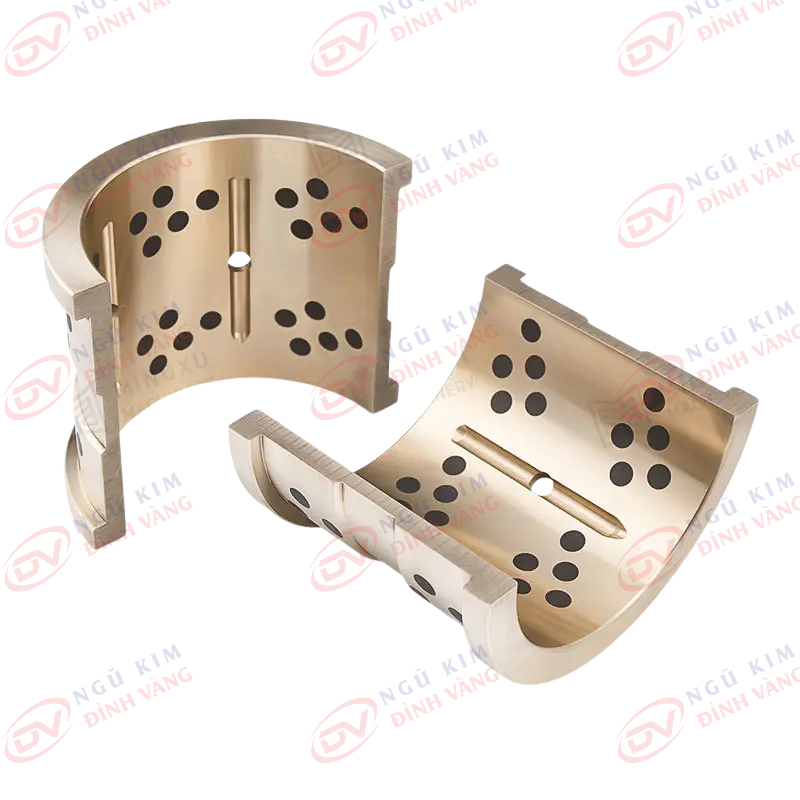

Bạc đồng dẫn hướng MGB9834 DIN 9834 có vành chặn
| Part No. | d | d1 | d2 | L | L1 | L2 | L3 | r |
| MGB9834 798 | 25 | 32 | 40 | 32 | 22 | 6,3 | 4 | 3 |
| MGB9834 799 | ” | ” | ” | 40 | 30 | ” | ” | ” |
| MGB9834 797 | ” | ” | ” | ” | 32 | ” | ” | ” |
| MGB9834 796 | 24 | ” | ” | ” | ” | ” | ” | ” |
| MGB9834 800 | 32 | 40 | 50 | 50 | 40 | ” | ” | ” |
| MGB9834 801 | 40 | 50 | 63 | 63 | 50 | ” | 5 | ” |
| MGB9834 802 | 50 | 63 | 71 | 71 | 56 | ” | 6.3 | 5 |
| MGB9834 803 | 63 | 80 | 90 | 80 | 63 | 10 | 8 | 6 |
| MGB9834 804 | 80 | 100 | 112 | 100 | 80 | ” | 10 | 8 |
| MGB9834 808 | 100 | 125 | 140 | 125 | 100 | ” | 12,5 | 10 |
| MGB9834 805 | ” | ” | ” | ” | 106 | ” | ” | ” |
| MGB9834 806 | 125 | 160 | 180 | 160 | 132 | ” | 16 | 12 |
| MGB9834 807 | 160 | 200 | 220 | 200 | 170 | ” | ” | 18 |
| Part No. | d | L | h | d1 | d2 | h1 | h2 | d1 | d2 |
| h9 | 0 | h11 | +0.3 | +0.2 | 0 | +0.2 | +0.2 | ||
| -0.4 | 0 | 0 | -0.3 | 0 | 0 | ||||
| MGB9832 798 | 20 | 20 | 10 | 7,5 | 5 | 7 | 6,3 | 7 | 11 |
| MGB9832 799 | 32 | 32 | 16 | 11 | 10 | 11,5 | 10 | 11,5 | 17,5 |
| MGB9832 784 | 25 | 20 | 12 | 10 | 5 | 8,5 | 6,3 | 9 | 15 |
| MGB9832 785 | 32 | 25 | 16 | 11 | 10 | 11.5 | 6,3 | 11 | 18 |
| Material Composition and Properities | |||||
| Material | CuZn25Al5Mn3Fe3 | CuSn5Pb5Zn5 | CuAl10Ni5Fe5 | CuSn12 | CuZn25Al5Mn4Fe3 |
| Density | 8.0 | 8.9 | 7.8 | 8.9 | 8.0 |
| Hardness HB | >210 | >70 | >150 | >95 | >250 |
| Tensile Strength N/mm² | >750 | >200 | >600 | >260 | >800 |
| Yield Strength N/mm² | >450 | >90 | >260 | >150 | >450 |
| Elongation% | >12 | >15 | >10 | >৪ | >800 |
| Coefficien of Linear Expansion 10-5/℃ | 1.9 | 1.8 | 1.6 | 1.8 | 1.9 |
| Limit Temp ℃ | -40~+300 | -40~+400 | -40~+400 | -40~+400 | -40~+150 |
| Max. Load N/mm² | 100 | 60 | 50 | 70 | 120 |
| Max. Speed (Dry) m/min | 15 | 10 | 20 | 10 | 15 |
| Max.PV N/mm²*m/min | 200 | 60 | 60 | 80 | 200 |
| Compression of Permanent Deformation 300N/mm² | <0.01 | <0.05 | <0.04 | <0.05 | <0.05 |
| *Big demand with special materials is available. | |||||
| Base Material Interchange | ||||||||
| Material Codes | China Brands GB1176-87 |
Intenational ISO 1338 |
Germany DIN |
Japan JIS |
America ASTM(UNS) |
England BS |
Italy JM |
Applicable conditions |
| JDB Casted Bronze | ZCuZn25AI5 Fe3Mn3 |
GCuZn25AI6 Fe3Mn3 |
DIN1709 G-CuZn25AI5 |
H5102 CAC304 |
B30-92 C86300 |
HTB2 | JM18-1 | High-load, low speed Commonly used |
| JDB-1Bronze | ZCuSn5 Pb5Zn5 |
GCuPb5 Sn5Zn5 |
DIN1705 G-CuSn5ZnPb |
H5111 BC6 |
B30-92 C83600 |
LG2 | JM7-15 | Mid-load, low speed Commonly used |
| JDB-2Bronze | ZCuAI9Fe4 Ni4Mn2 | GCuAI10 FeNiS |
DIN17656 G-CuAI10Ni |
H5114 AIBC3 |
B30-92 C95500 |
AB2 | JM3-15 | Mid-load, mid-speed, Commonly used |
| JDB-3Bronze | ZCuSn12 | G-CuSn12 | CAC503B | B30-92 C90800 |
PB2 | JM1-15 | Mid-load, low speed, Commonly used | |
| JDB-5 | ZCuZn25AI6 Fe3Mn3 | GCuZn25AI6 Fe3Mn3 |
DIN1709 G-CuZn25AI5 |
H5102 CAC304 |
B30-92 C86300 |
HTB2 | JM18-1 | Over high load, low speed, High load used |
| Solid Lubricant | ||
| Lubricant | Features | Typical application |
| SL1 Graphite+add |
Excellent resistance against chemical attacks and low friction, Temp limit 400℃ |
Suit for general machines and under atmosphere |
| SL4 PTFE+add |
Lowest in friction and good of water Lubrication,Temp limit 300℃ | Ship, hydraulic turbine, gas turbine, etc. |
Kiến thức sản phẩm
Thiết kế vành chặn của bạc đồng dẫn hướng DIN 9834 có vành chặn giúp tăng độ phù hợp theo hướng xuyên tâm và trục như thế nào?
Thiết kế vành chặn của bạc đồng DIN 9834 mang lại nhiều lợi ích giúp tăng độ phù hợp theo hướng xuyên tâm và trục:
1. Độ phù hợp theo hướng xuyên tâm (Radial suitability)
Vành chặn giúp cải thiện độ chính xác xuyên tâm của ống lót. Nó hoạt động như một chốt chặn hoặc định vị, đảm bảo vị trí chính xác của ống lót trong thiết bị hoặc hệ thống. Điều này ngăn chặn sự dịch chuyển hoặc lệch tâm xuyên tâm trong quá trình vận hành, đảm bảo căn chỉnh và dẫn hướng chính xác cho chi tiết hoặc công cụ.
2. Độ phù hợp theo hướng trục (Axial suitability)
Vành chặn cũng tăng độ chính xác theo trục của ống lót. Nó giúp ngăn chặn các chuyển động hoặc khe hở theo trục, duy trì căn chỉnh và cân bằng đúng của ống lót. Điều này đặc biệt quan trọng trong các ứng dụng có lực hoặc rung theo trục, vì vành chặn cung cấp hỗ trợ và cân bằng bổ sung, tránh bất kỳ dịch chuyển hoặc lệch trục không mong muốn.
3. Tăng khả năng chịu tải (Improved load-bearing potential)
Thiết kế vành chặn giúp phân bố và điều chỉnh lực tác động hiệu quả hơn. Nó cung cấp sức bền và chịu lực cho bạc đồng, cho phép bạc đồng chịu được lực trục lớn hơn mà không biến dạng hoặc hỏng hóc. Điều này tăng khả năng chịu tải tổng thể của ống lót, phù hợp với các ứng dụng yêu cầu độ chính xác và độ bền cao.
4. Giảm mài mòn và ma sát (Reduced wear and friction)
Vành chặn hoạt động như một rào cản giữa bạc đồng và các chi tiết hoặc bề mặt xung quanh, giúp giảm tiếp xúc trực tiếp, từ đó giảm ma sát và mài mòn trong quá trình vận hành. Vành chặn có thể được làm từ vật liệu ma sát thấp hoặc được phủ lớp bôi trơn, tăng cường khả năng giảm ma sát và kéo dài tuổi thọ bạc đồng.
