Ổ bi cầu tự bôi trơn ghép chất rắn trên cơ sở đồng JDBS

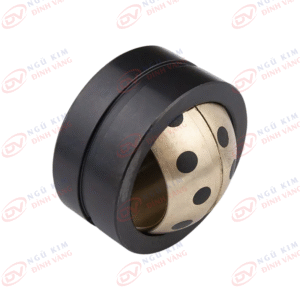

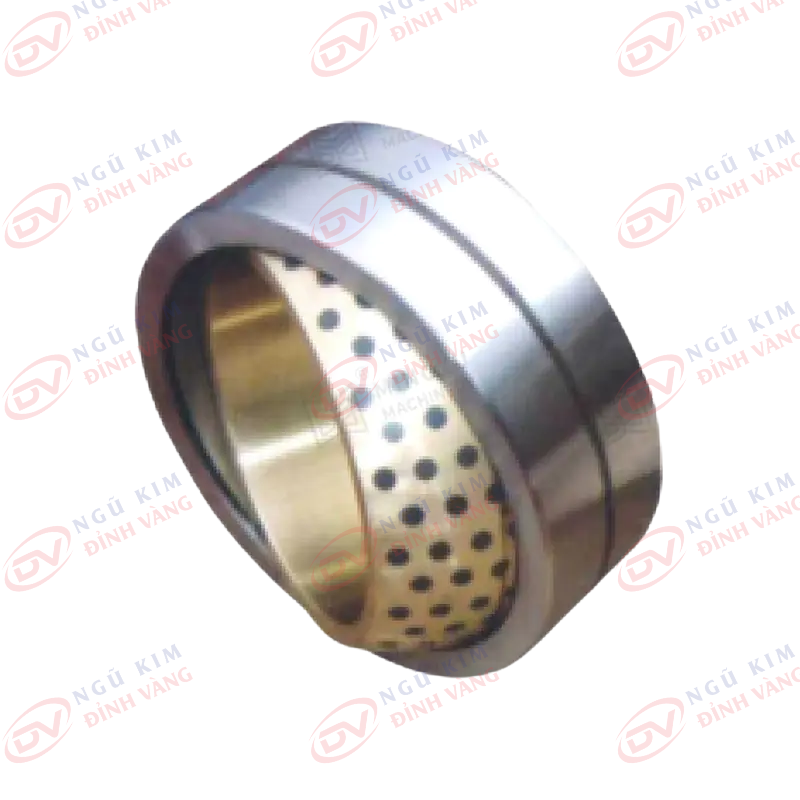

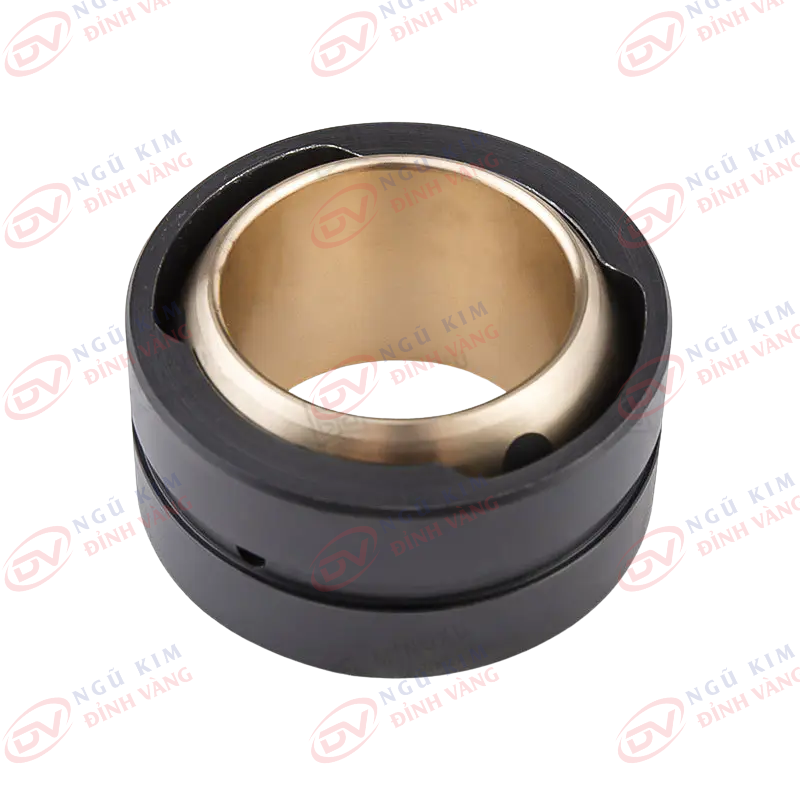

Ổ bi cầu tự bôi trơn ghép chất rắn trên cơ sở đồng JDBS là ổ bi trượt hình cầu với bề mặt trong và ngoài hình cầu, cho phép xoay và lắc ở mọi góc trong quá trình vận hành.

Sản phẩm được chế tạo thông qua các quy trình đặc biệt như: phốt phát bề mặt, phun cát, lót, phun phủ và các phương pháp xử lý bề mặt khác.

Đặc tính nổi bật của ổ bi cầu JDBS:

Khả năng chịu tải lớn
Chịu va đập tốt
Chống ăn mòn và mài mòn
Tự cân chỉnh (self-aligning)
Tính năng bôi trơn tốt

Ứng dụng rộng rãi:

Xi lanh thủy lực trong công trình
Máy rèn
Máy móc công trình
Thiết bị tự động hóa
Giảm xóc ô tô
Máy thủy lợi và nhiều ngành công nghiệp khác

Ưu điểm nổi bật:

Ổ ngoài JDBS kết hợp khả năng tự cân chỉnh của ổ bi cầu với khả năng chống mài mòn cao của vật liệu đồng cường độ cao.
Chất bôi trơn rắn được ghép trên bề mặt đảm bảo ổ vẫn có khả năng tự bôi trơn tuyệt vời ngay cả dưới tải trọng cao, góc lệch hoặc rung động, từ đó giảm bảo bảo dưỡng và kéo dài tuổi thọ sử dụng.

Nhận báo giá

Danh mục: Bạc đồng tự bôi trơn Thẻ: Self-Lubricating Bearing

Mô tả
Đánh giá (0)

Ổ bi cầu tự bôi trơn ghép chất rắn trên cơ sở đồng JDBS

Part No.	d H7		D1	h6	B	C	D	b	Alignment Angle α°	Allowable Radial Load (kN)	Allowable Thrust Load (kN)
												JDBS-030	30	“	50	“	27	23	44	“	6	32.0	3.5
JDBS-035	35	+0.025	55	0	30	26	49	“	5	43.7	4.8
		0		-0.019
JDBS-040	40	“	62	“	33	28	55	“	6	54.7	5.7
JDBS-045	45	“	72	“	36	31	65	“	5	69.7	7.2
JDBS-050	50	“	80	“	42	36	70	“	“	92.4	10
JDBS-060	60	+0.030	100	0	53	45	90	“	6	143	16
		0		-0.022
JDBS-070	70	“	110	“	58	50	99	“	5	181	20
JDBS-080	80	“	130	“	70	60	115	“	6	254	30
JDBS-090	90	+0.035	140	0	76	65	125	“	“	313	36
		0		-0.025
JDBS-100	100	“	160	“	88	75	145	6	“	544	64
JDBS-110	110	“	170	“	93	80	155	“	5	642	73
JDBS-120	120	“	190	0	105	90	17	“	6	797	94
				-0.029
JDBS-130	130	+0.040	200	“	110	95	180	“	5	880	105
		0
JDBS-140	140	“	210	“	90	70	“	“	7	668	56
JDBS-150	150	“	220	“	120	105	200	“	5	1135	129
JDBS-160	160	“	230	“	105	80	“	“	8	891	73
JDBS-180	180	“	260	0	105	“	225	“	6	1002	74
				-0.032
JDBS-200	200	+0.046	290	“	130	100	250	“	7	1434	117
		0
JDBS-220	220	“	320	0	135	“	275	“	8	1577	118
				-0.036
JDBS-240	240	“	340	“	140	“	300	9	“	1720	“
JDBS-260	260	+0.052	370	“	150	110	325	“	7	2072	143
		0
JDBS-280	280	“	400	“	155	120	350	“	6	2455	172
JDBS-300	300	“	430	0	165	120	375	“	7	2630	“
				-0.040

Material Composition and Properities
Material	CuZn25Al5Mn3Fe3	CuSn5Pb5Zn5	CuAl10Ni5Fe5	CuSn12	CuZn25Al5Mn4Fe3
Density	8.0	8.9	7.8	8.9	8.0
Hardness HB	>210	>70	>150	>95	>250
Tensile Strength N/mm²	>750	>200	>600	>260	>800
Yield Strength N/mm²	>450	>90	>260	>150	>450
Elongation%	>12	>15	>10	>৪	>800
Coefficien of Linear Expansion 10^-5/℃	1.9	1.8	1.6	1.8	1.9
Limit Temp ℃	-40~+300	-40~+400	-40~+400	-40~+400	-40~+150
Max. Load N/mm²	100	60	50	70	120
Max. Speed (Dry) m/min	15	10	20	10	15
*Max.PV N/mm²m/min**	200	60	60	80	200
Compression of Permanent Deformation 300N/mm²	<0.01	<0.05	<0.04	<0.05	<0.05
*Big demand with special materials is available.

Base Material Interchange
Material Codes	China Brands GB1176-87	Intenational ISO 1338	Germany DIN	Japan JIS	America ASTM(UNS)	England BS	Italy JM	Applicable conditions
JDB Casted Bronze	ZCuZn25AI5 Fe3Mn3	GCuZn25AI6 Fe3Mn3	DIN1709 G-CuZn25AI5	H5102 CAC304	B30-92 C86300	HTB2	JM18-1	High-load, low speed Commonly used
JDB-1Bronze	ZCuSn5 Pb5Zn5	GCuPb5 Sn5Zn5	DIN1705 G-CuSn5ZnPb	H5111 BC6	B30-92 C83600	LG2	JM7-15	Mid-load, low speed Commonly used
JDB-2Bronze	ZCuAI9Fe4 Ni4Mn2	GCuAI10 FeNiS	DIN17656 G-CuAI10Ni	H5114 AIBC3	B30-92 C95500	AB2	JM3-15	Mid-load, mid-speed, Commonly used
JDB-3Bronze	ZCuSn12		G-CuSn12	CAC503B	B30-92 C90800	PB2	JM1-15	Mid-load, low speed, Commonly used
JDB-5	ZCuZn25AI6 Fe3Mn3	GCuZn25AI6 Fe3Mn3	DIN1709 G-CuZn25AI5	H5102 CAC304	B30-92 C86300	HTB2	JM18-1	Over high load, low speed, High load used

Solid Lubricant
Lubricant	Features	Typical application
SL1 Graphite+add	Excellent resistance against chemical attacks and low friction, Temp limit 400℃	Suit for general machines and under atmosphere
SL4 PTFE+add	Lowest in friction and good of water Lubrication,Temp limit 300℃	Ship, hydraulic turbine, gas turbine, etc.

Kiến thức sản phẩm

Cách kiểm soát khe hở và dung sai của ổ bi cầu tự bôi trơn ghép chất rắn JDBS trong quá trình sản xuất

Ổ bi cầu tự bôi trơn ghép chất rắn JDBS được kiểm soát khe hở và dung sai thông qua các quy trình sản xuất và biện pháp kiểm soát chất lượng nghiêm ngặt. Các phương pháp chính bao gồm:

1. Lựa chọn vật liệu

Chọn vật liệu chất lượng cao, có tính ổn định để sản xuất ổ bi JDBS.
Điều này đảm bảo hành vi vật liệu ổn định trong suốt quá trình sản xuất và duy trì khe hở và dung sai theo yêu cầu.

2. Gia công chính xác

Sử dụng các kỹ thuật gia công chính xác để tạo hình các chi tiết ổ bi.
Máy móc công nghệ CNC được dùng để đạt độ chính xác kích thước cao và duy trì khe hở, dung sai theo tiêu chuẩn thiết kế.

3. Kiểm tra và giám sát chất lượng

Thực hiện kiểm tra định kỳ và kiểm soát chất lượng tại từng bước sản xuất.
Bao gồm: đo kích thước, kiểm tra hoàn thiện bề mặt, đánh giá khe hở và dung sai.
Bất kỳ sai lệch ngoài giới hạn sẽ được xác định và xử lý kịp thời.

4. Thử nghiệm và xác nhận

Ổ bi JDBS trải qua quy trình thử nghiệm nghiêm ngặt để đảm bảo đáp ứng khe hở và dung sai quy định.
Các thông số kiểm tra có thể bao gồm: độ hở hướng tâm, độ hở trục, mô-men xoắn quay để xác nhận tuân thủ thiết kế.

5. Tài liệu hóa và truy xuất nguồn gốc

Quy trình sản xuất được ghi chép đầy đủ để đảm bảo truy xuất nguồn gốc từng ổ bi.
Giúp theo dõi và xác định bất kỳ sai lệch nào về khe hở và dung sai, từ đó thực hiện các biện pháp khắc phục kịp thời.

Tóm tắt

Bằng cách áp dụng quy trình sản xuất chính xác và biện pháp kiểm soát chất lượng nghiêm ngặt, JDBS có thể kiểm soát hiệu quả khe hở và dung sai của ổ bi cầu tự bôi trơn ghép chất rắn, đảm bảo hiệu suất hoạt động ổn định và đáng tin cậy.
