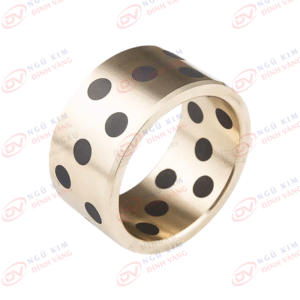

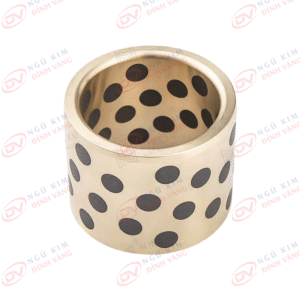

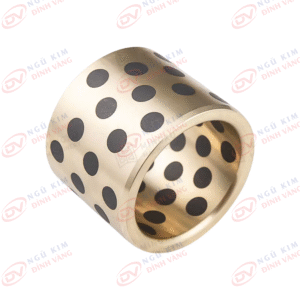

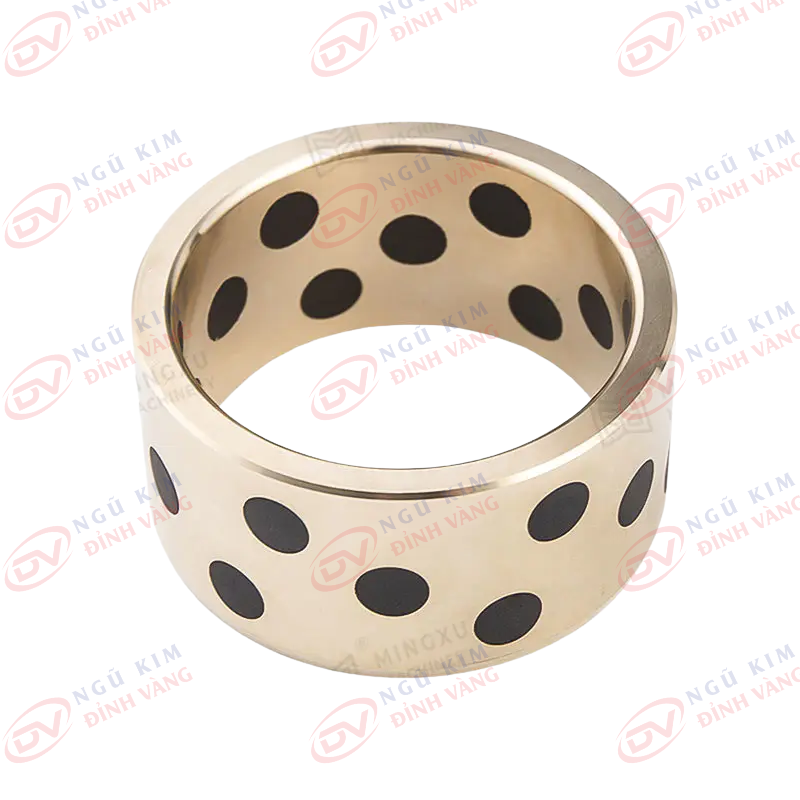

Bạc đồng ghép graphite JDB

Bạc đồng tự bôi trơn JDB, còn được gọi là bạc đạn đồng ghép graphite, là loại bạc đồng bôi trơn mới, kết hợp ưu điểm của bạc kim loại và bạc tự bôi trơn.

Ma trận kim loại chịu tải trọng
Vật liệu bôi trơn rắn đặc biệt cung cấp khả năng bôi trơn liên tục

Đặc tính nổi bật:

Khả năng chịu tải cao
Chịu va đập tốt
Chịu nhiệt độ cao
Khả năng tự bôi trơn mạnh mẽ

Ứng dụng lý tưởng:

Tải trọng nặng, tốc độ thấp
Ứng dụng có chuyển động tịnh tiến hoặc lắc
Khó hình thành màng dầu hoặc bôi trơn bằng dầu
Chịu được xói mòn bởi nước, axit hoặc các chất lỏng ăn mòn

Lợi ích:

Tiết kiệm nhiên liệu và năng lượng
Tuổi thọ hoạt động dài hơn ổ trượt thông thường

Ứng dụng rộng rãi:

Máy đúc liên tục trong luyện kim
Thiết bị cán thép
Máy móc khai thác mỏ
Tàu thủy
Tuabin hơi và tuabin nước
Máy ép nhựa và dây chuyền sản xuất thiết bị

Nhận báo giá

Danh mục: Bạc đồng tự bôi trơn Thẻ: Self-Lubricating Bearing

Mô tả
Đánh giá (0)

Bạc đồng ghép graphite JDB

I.D. φd
F7

O.D. φD
m6

-0.10

-0.30

100

120

130

140

150

+0.028

+0.018

●

+0.013

+0.007

“

●

+0.034

“

●

+0.016

“

+0.021

●

+0.008

“

●

“

●

“

●

“

●

+0.041

“

●

+0.020

“

●

“

+0.025

●

+0.009

“

●

“

●

“

●

+0.050

“

●

+0.025

“

●

“

●

“

●

“

+0.030

●

+0.011

“

●

+0.050

+0.030

●

+0.025

+0.011

“

●

+0.060

“

●

+0.030

“

●

“

●

“

●

“

●

“

+0.035

●

+0.013

“

●

“

●

“

●

“

●

“

100

“

●

+0.071

110

“

●

+0.036

100

“

120

“

●

110

“

130

+0.040

●

0.015

120

“

140

“

●

125

+0.083

145

“

●

+0.043

130

“

150

“

●

140

“

160

“

●

150

“

170

“

●

160

“

180

“

●

Material Composition and Properities
Material	CuZn25Al5Mn3Fe3	CuSn5Pb5Zn5	CuAl10Ni5Fe5	CuSn12	CuZn25Al5Mn4Fe3
Density	8.0	8.9	7.8	8.9	8.0
Hardness HB	>210	>70	>150	>95	>250
Tensile Strength N/mm²	>750	>200	>600	>260	>800
Yield Strength N/mm²	>450	>90	>260	>150	>450
Elongation%	>12	>15	>10	>৪	>800
Coefficien of Linear Expansion 10^-5/℃	1.9	1.8	1.6	1.8	1.9
Limit Temp ℃	-40~+300	-40~+400	-40~+400	-40~+400	-40~+150
Max. Load N/mm²	100	60	50	70	120
Max. Speed (Dry) m/min	15	10	20	10	15
*Max.PV N/mm²m/min**	200	60	60	80	200
Compression of Permanent Deformation 300N/mm²	<0.01	<0.05	<0.04	<0.05	<0.05
*Big demand with special materials is available.

Base Material Interchange
Material Codes	China Brands GB1176-87	Intenational ISO 1338	Germany DIN	Japan JIS	America ASTM(UNS)	England BS	Italy JM	Applicable conditions
JDB Casted Bronze	ZCuZn25AI5 Fe3Mn3	GCuZn25AI6 Fe3Mn3	DIN1709 G-CuZn25AI5	H5102 CAC304	B30-92 C86300	HTB2	JM18-1	High-load, low speed Commonly used
JDB-1Bronze	ZCuSn5 Pb5Zn5	GCuPb5 Sn5Zn5	DIN1705 G-CuSn5ZnPb	H5111 BC6	B30-92 C83600	LG2	JM7-15	Mid-load, low speed Commonly used
JDB-2Bronze	ZCuAI9Fe4 Ni4Mn2	GCuAI10 FeNiS	DIN17656 G-CuAI10Ni	H5114 AIBC3	B30-92 C95500	AB2	JM3-15	Mid-load, mid-speed, Commonly used
JDB-3Bronze	ZCuSn12		G-CuSn12	CAC503B	B30-92 C90800	PB2	JM1-15	Mid-load, low speed, Commonly used
JDB-5	ZCuZn25AI6 Fe3Mn3	GCuZn25AI6 Fe3Mn3	DIN1709 G-CuZn25AI5	H5102 CAC304	B30-92 C86300	HTB2	JM18-1	Over high load, low speed, High load used

Solid Lubricant
Lubricant	Features	Typical application
SL1 Graphite+add	Excellent resistance against chemical attacks and low friction, Temp limit 400℃	Suit for general machines and under atmosphere
SL4 PTFE+add	Lowest in friction and good of water Lubrication,Temp limit 300℃	Ship, hydraulic turbine, gas turbine, etc.

Kiến thức sản phẩm

Làm thế nào để bạc đồng ghép graphite JDB đạt chứng nhận ISO đảm bảo phân bố tải trọng đều trên bề mặt?

Các đặc điểm thiết kế cụ thể giúp bạc đồng JDB ghép graphite đạt ISO phân bố tải trọng đều có thể khác nhau tùy theo thiết kế kỹ thuật của nhà sản xuất, nhưng về cơ bản dựa trên các nguyên tắc sau:

1. Hình học thiết kế

Hình dạng và các đặc điểm bề mặt của bạc đạn được thiết kế để tối ưu hóa sự phân bố tải trọng.
Điều này có thể bao gồm: tối ưu bề mặt chịu lực, thiết kế mặt bích, hoặc các đặc điểm hình học khác.

2. Cấu trúc ghép graphite

Graphite là chất bôi trơn rắn, được ghép vào vật liệu đồng, giúp giảm ma sát và mài mòn, từ đó phân bố tải trọng đều trên bề mặt bạc đồng.

3. Tính chất vật liệu

Vật liệu đồng được lựa chọn có các đặc tính phù hợp: độ cứng, độ bền, độ đàn hồi, góp phần phân bố tải trọng đồng đều khi chịu lực.

4. Hoàn thiện bề mặt

Bề mặt mịn và gia công chính xác giúp giảm ma sát và mài mòn, tránh tập trung ứng suất và thúc đẩy sự phân bố tải trọng đều.

5. Khe hở và dung sai

Khe hở và dung sai giữa bạc đạn và chi tiết ghép được kiểm soát chính xác trong quá trình sản xuất.
Khe hở đúng chuẩn giúp tránh kẹt, tải trọng không đều và mài mòn quá mức.

6. Gia công chính xác

Các quy trình gia công chính xác đảm bảo độ đồng nhất giữa các bạc đồng, duy trì khả năng chịu tải và phân bố lực đều.

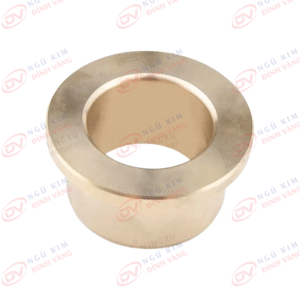

7. Thiết kế mặt bích (nếu có)

Mặt bích trên bạc đồng giúp tăng diện tích chịu lực, hỗ trợ phân bố tải trọng trên bề mặt rộng hơn.

8. Khả năng chịu tải

Bạc đồng MXB-JDB được thiết kế với khả năng chịu tải tối đa, đảm bảo vận hành ổn định mà không làm giảm hiệu suất.
Khả năng này dựa trên vật liệu, hình học và cơ chế bôi trơn.

Ghi chú kỹ thuật

Để biết chi tiết cụ thể về cách JDB đạt phân bố tải trọng đều, nên tham khảo tài liệu kỹ thuật của nhà sản xuất.
Liên hệ trực tiếp với nhà sản xuất cũng giúp hiểu rõ các nguyên lý kỹ thuật và đặc điểm thiết kế áp dụng cho bạc đồng.
