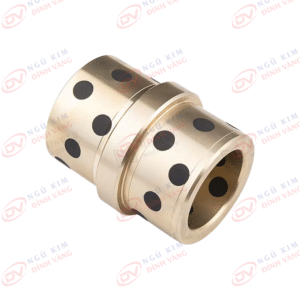

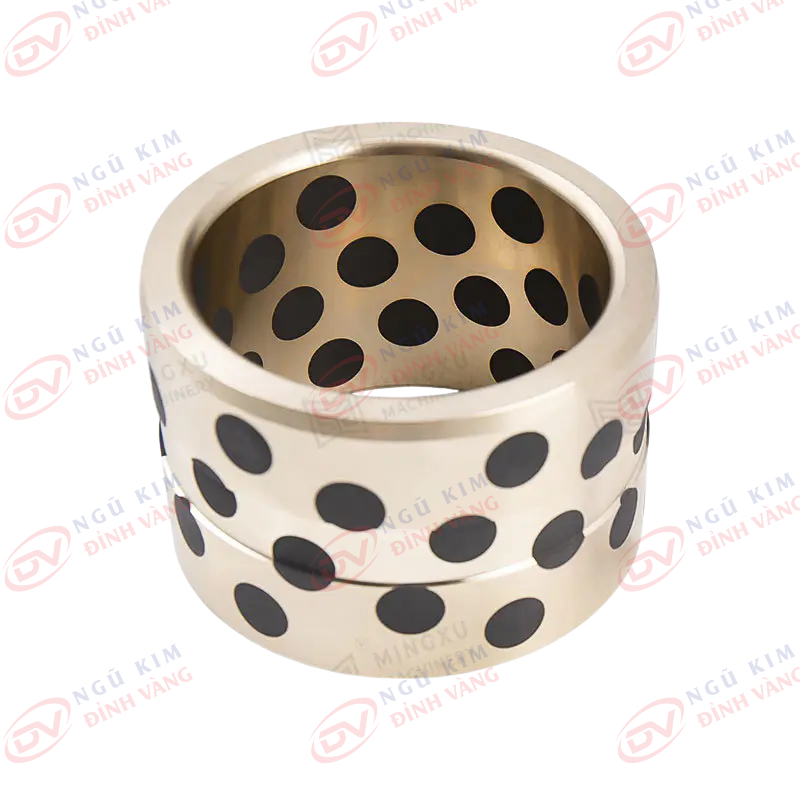

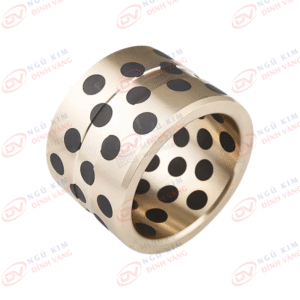

Bạc Đồng Dẫn Hướng Không Dầu MJGB

Bạc Đồng Dẫn Hướng Không Dầu MJGB

Part No.	d	L	d	G6	D	m6	L1	E
MJGB-12×9	12	9	12	+0.017 +0.006	18	+0.018 +0.007	9	4
MJGB-12×14	”	”	”	”	”	”	14	”
MJGB-12×19	”	”	”	”	”	”	19	”
MJGB-12×24	”	”	”	”	”	”	24	”
MJGB-16×14	16	14	16	”	25	+0.021 +0.008	14	6
MJGB-16×19	”	”	”	”	”	”	19	”
MJGB-16×24	”	”	”	”	”	”	24	”
MJGB-16×29	”	”	”	”	”	”	29	”
MJGB-16×34	”	”	”	”	”	”	34	”
MJGB-16×39	”	”	”	”	”	”	35	”
MJGB-20×14	20	14	20	+0.020 +0.007	30	”	14	”
MJGB-20×19	”	”	”	”	”	”	19	”
MJGB-20×24	”	”	”	”	”	”	24	”
MJGB-20×29	”	”	”	”	”	”	29	”
MJGB-20×34	”	”	”	”	”	”	34	”
MJGB-20×39	”	”	”	”	”	”	39	”
MJGB-20×49	”	”	”	”	”	”	40	”
MJGB-25×24	25	24	25	”	35	+0.025 +0.009	24	”
MJGB-25×29	”	”	”	”	”	”	29	”
MJGB-25×34	”	”	”	”	”	”	34	”
MJGB-25×39	”	”	”	”	”	”	39	”
MJGB-25×49	”	”	”	”	”	”	49	”
MJGB-25×59	”	”	”	”	”	”	50	”
MJGB-30×29	30	29	30	”	42	”	29	”
MJGB-30×34	”	”	”	”	”	”	34	”
MJGB-30×39	”	”	”	”	”	”	39	”
MJGB-30×49	”	”	”	”	”	”	49	”
MJGB-30×59	”	”	”	”	”	”	59	”
MJGB-30×69	”	”	”	”	”	”	60	”
MJGB-30×79	”	”	”	”	”	”	”	”
MJGB-35×29	35	29	35	+0.025 +0.009	48	+0.025 +0.009	29	8
MJGB-35×39	”	34	”	”	”	”	34	”
MJGB-35×39	”	39	”	”	”	”	39	”
MJGB-35×49	”	49	”	”	”	”	49	”
MJGB-35×59	”	59	”	”	”	”	59	”
MJGB-35×69	”	69	”	”	”	”	69	”
MJGB-35×79	”	79	”	”	”	”	70	”
MJGB-40×39	40	39	40	”	55	+0.030 +0.011	39	10
MJGB-40×49	”	49	”	”	”	”	49	”
MJGB-40×59	”	59	”	”	”	”	59	”
MJGB-40×69	”	69	”	”	”	”	69	”
MJGB-40×79	”	79	”	”	”	”	79	”
MJGB-40×89	”	89	”	”	”	”	80	”
MJGB-50×49	50	49	50	”	70	”	49	”
MJGB-50×59	”	59	”	”	”	”	59	”
MJGB-50×69	”	69	”	”	”	”	69	”
MJGB-50×79	”	79	”	”	”	”	79	”
MJGB-50×89	”	89	”	”	”	”	89	”
MJGB-50×99	”	99	”	”	”	”	90	”
MJGB-60×59	60	59	60	+0.029 +0.010	80	”	59	”
MJGB-60× 69	”	69	”	”	”	”	69	”
MJGB-60×79	”	79	”	”	”	”	79	”
MJGB-60×89	”	89	”	”	”	”	89	”
MJGB-60×99	”	99	”	”	”	”	90	”
MJGB-60×109	”	109	”	”	”	”	”	”
MJGB-80×69	80	69	80	”	100	+0.035 +0.013	69	”
MJGB-80×79	”	79	”	”	”	”	79	”
MJGB-80×89	”	89	”	”	”	”	89	”
MJGB-80×99	”	99	”	”	”	”	99	”
MJGB-80×109	”	109	”	”	”	”	100	”
MJGB-80×119	”	119	”	”	”	”	”	”



Material Composition and Properities
Material	CuZn25Al5Mn3Fe3	CuSn5Pb5Zn5	CuAl10Ni5Fe5	CuSn12	CuZn25Al5Mn4Fe3
Density	8.0	8.9	7.8	8.9	8.0
Hardness HB	>210	>70	>150	>95	>250
Tensile Strength N/mm²	>750	>200	>600	>260	>800
Yield Strength N/mm²	>450	>90	>260	>150	>450
Elongation%	>12	>15	>10	>৪	>800
Coefficien of Linear Expansion 10-5/℃	1.9	1.8	1.6	1.8	1.9
Limit Temp ℃	-40~+300	-40~+400	-40~+400	-40~+400	-40~+150
Max. Load N/mm²	100	60	50	70	120
Max. Speed (Dry) m/min	15	10	20	10	15
Max.PV N/mm²*m/min	200	60	60	80	200
Compression of Permanent Deformation 300N/mm²	<0.01	<0.05	<0.04	<0.05	<0.05
*Big demand with special materials is available.



Base Material Interchange
Material Codes	China Brands GB1176-87	Intenational ISO 1338	Germany DIN	Japan JIS	America ASTM(UNS)	England BS	Italy JM	Applicable conditions
JDB Casted Bronze	ZCuZn25AI5 Fe3Mn3	GCuZn25AI6 Fe3Mn3	DIN1709 G-CuZn25AI5	H5102 CAC304	B30-92 C86300	HTB2	JM18-1	High-load, low speed Commonly used
JDB-1Bronze	ZCuSn5 Pb5Zn5	GCuPb5 Sn5Zn5	DIN1705 G-CuSn5ZnPb	H5111 BC6	B30-92 C83600	LG2	JM7-15	Mid-load, low speed Commonly used
JDB-2Bronze	ZCuAI9Fe4 Ni4Mn2	GCuAI10 FeNiS	DIN17656 G-CuAI10Ni	H5114 AIBC3	B30-92 C95500	AB2	JM3-15	Mid-load, mid-speed, Commonly used
JDB-3Bronze	ZCuSn12		G-CuSn12	CAC503B	B30-92 C90800	PB2	JM1-15	Mid-load, low speed, Commonly used
JDB-5	ZCuZn25AI6 Fe3Mn3	GCuZn25AI6 Fe3Mn3	DIN1709 G-CuZn25AI5	H5102 CAC304	B30-92 C86300	HTB2	JM18-1	Over high load, low speed, High load used



Solid Lubricant
Lubricant	Features	Typical application
SL1 Graphite+add	Excellent resistance against chemical attacks and low friction, Temp limit 400℃	Suit for general machines and under atmosphere
SL4 PTFE+add	Lowest in friction and good of water Lubrication,Temp limit 300℃	Ship, hydraulic turbine, gas turbine, etc.



Kiến thức sản phẩm

Những loại kiểm tra nào được thực hiện để xác minh hiệu suất của “bạc đồng dẫn hướng ép phun không dầu”?

Để xác nhận hiệu suất của bạc đồng dẫn hướng ép phun không dầu – linh kiện tiêu chuẩn, nhiều dạng kiểm tra khác nhau sẽ được tiến hành. Các thử nghiệm này giúp bảo đảm bạc dẫn hướng đáp ứng đúng thông số kỹ thuật và hoạt động ổn định trong điều kiện thực tế. Dưới đây là các phương pháp kiểm tra phổ biến:

---

1. Kiểm tra kích thước (Dimensional Testing)

Tiến hành đo kiểm tất cả các thông số hình học của bạc dẫn hướng để đảm bảo phù hợp với bản vẽ thiết kế.
Các hạng mục đo gồm:

• Đường kính ngoài

• Đường kính trong

• Chiều dài

• Độ dung sai

Dụng cụ đo thường sử dụng: panme, đồng hồ so, máy đo 3D (CMM).

---

2. Phân tích vật liệu (Material Analysis)

Mục đích xác định thành phần và tính chất vật liệu làm bạc. Các thử nghiệm thường bao gồm:

• Phân tích thành phần hóa học

• Kiểm tra tổ chức kim loại (microstructure)

• Kiểm tra độ cứng

• Kiểm tra cơ tính (độ bền kéo, độ bền nén…)

Các kiểm tra này bảo đảm bạc được sản xuất từ vật liệu có độ bền, độ cứng và khả năng chịu mài mòn phù hợp.

---

3. Kiểm tra hiệu suất làm việc (Performance Testing)

Bạc đồng dẫn hướng được mô phỏng làm việc trong điều kiện thực tế để đánh giá:

• Khả năng chịu tải

• Khả năng chống mài mòn

• Hệ số ma sát

• Khả năng tản nhiệt

Việc này có thể thực hiện bằng bộ gá thử chuyên dụng hoặc lắp thử vào khuôn thực tế.

---

4. Kiểm tra khả năng vận hành không bôi trơn (Lubrication-free Testing)

Do bạc đồng là loại tự bôi trơn, cần thử nghiệm:

• Đặc tính ma sát

• Độ mài mòn

• Sự ổn định khi vận hành hoàn toàn không sử dụng dầu mỡ

Mục tiêu: đảm bảo tuổi thọ và hiệu năng mà không cần bảo trì bôi trơn định kỳ.

---

5. Kiểm tra môi trường làm việc (Environmental Testing)

Đánh giá khả năng hoạt động trong các điều kiện môi trường khác nhau như:

• Nhiệt độ cao / thấp

• Độ ẩm

• Bụi bẩn

• Môi trường có chất ăn mòn nhẹ

Nhằm đảm bảo bạc không bị biến dạng, nứt, hoặc giảm tuổi thọ trong môi trường khắc nghiệt.

---

6. Kiểm tra độ tương thích (Compatibility Testing)

Đảm bảo bạc lắp vừa và vận hành ổn định với các bộ phận khác của khuôn:

• Tương thích kích thước

• Tương thích vật liệu (không gây phản ứng hóa học)

• Tương thích nhiệt (không giãn nở quá mức khi nhiệt độ thay đổi)

Nhờ đó, việc lắp đặt vào khuôn trở nên thuận lợi và tránh các sự cố trong quá trình ép.
