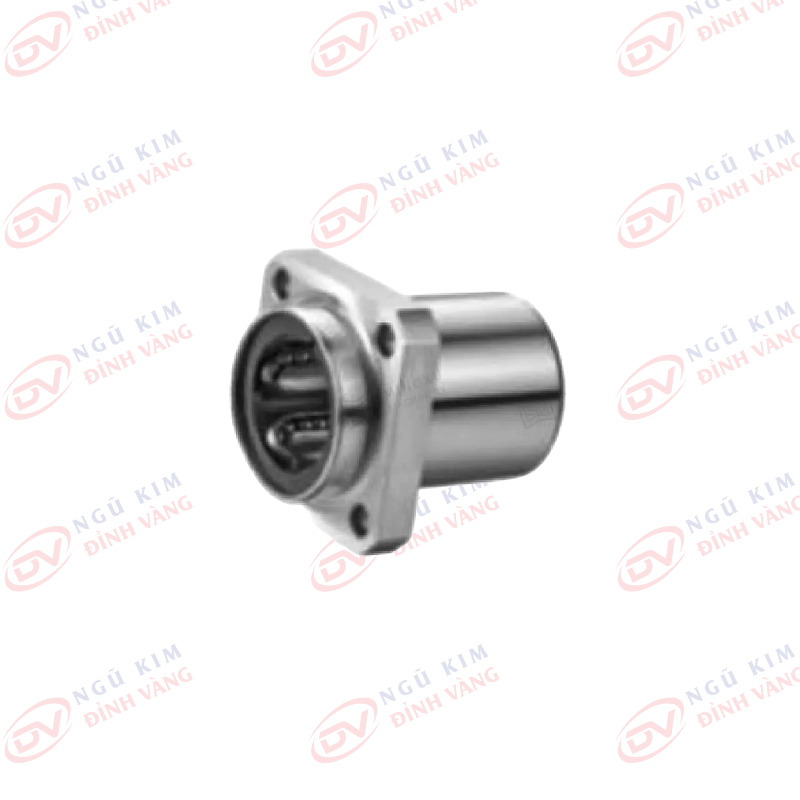

Vòng bi tuyến tính có bích định hướng lmfp / lmkp / lmhp

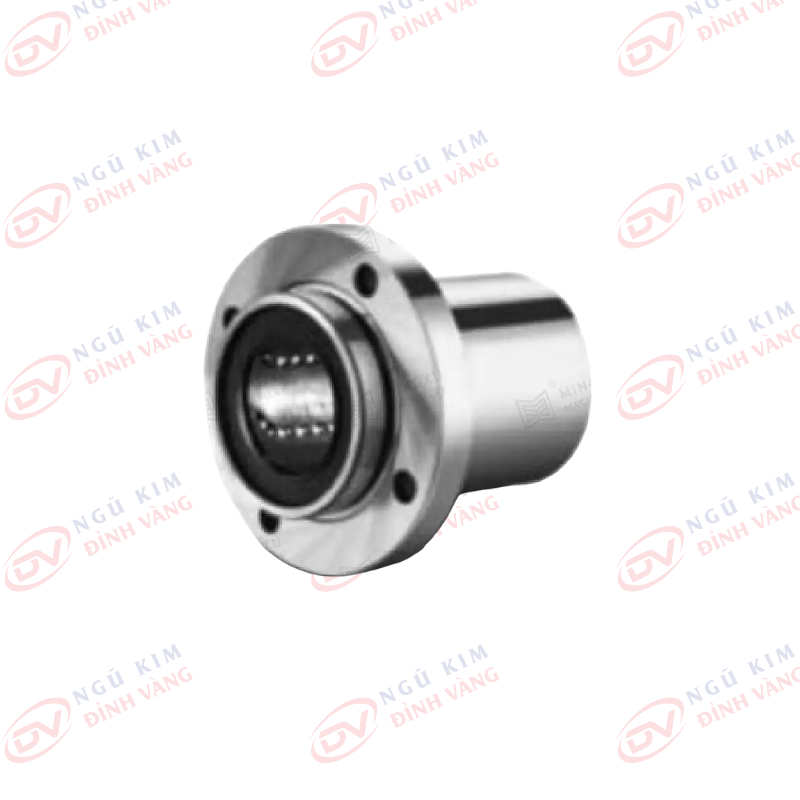

Vòng bi tuyến tính có bích định hướng lmfp / lmkp / lmhp - ảnh 2

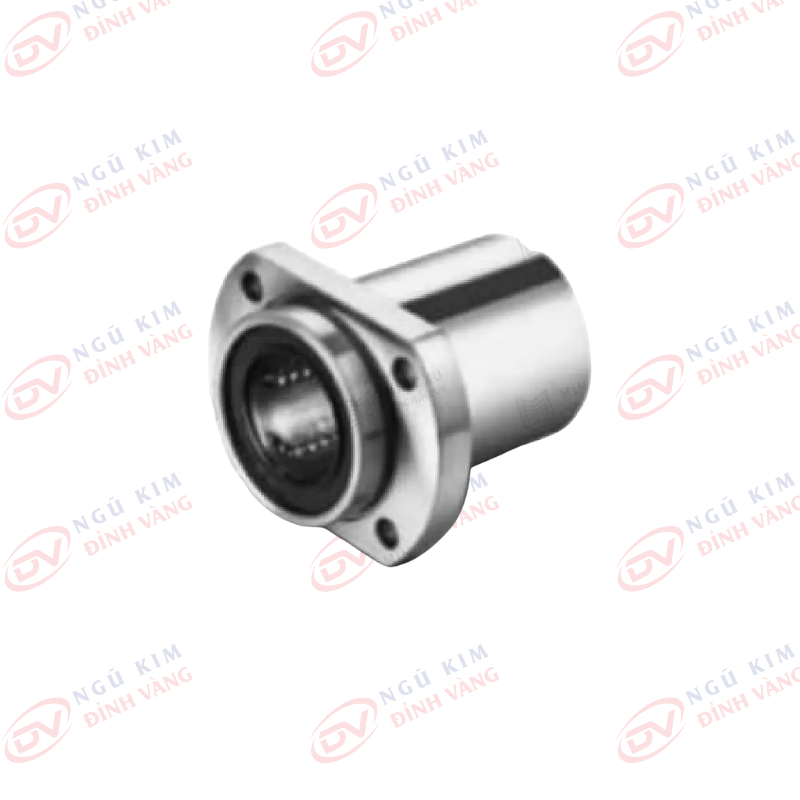

Vòng bi tuyến tính có bích định hướng lmfp / lmkp / lmhp - ảnh 3

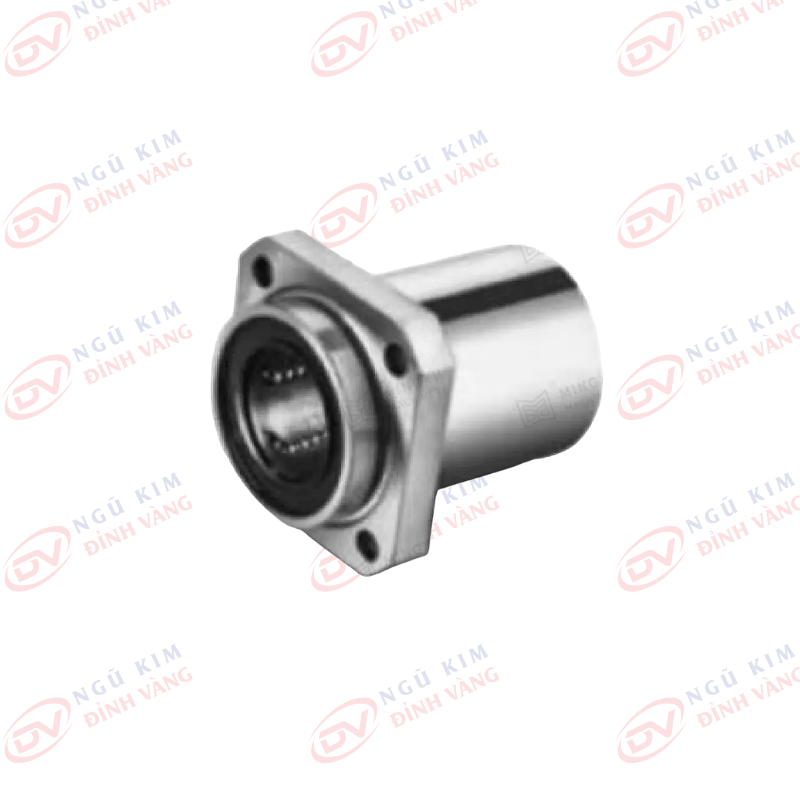

Vòng bi tuyến tính có bích định hướng lmfp / lmkp / lmhp - ảnh 4

Vòng bi tuyến tính có bích định hướng LMFP / LMKP / LMHP

Vòng bi tuyến tính có bích định tâm (pilot flanged linear motion bearing) được thiết kế với cơ cấu trượt đa dụng, có thể tích hợp bánh trượt được gia công chính xác, con lăn tải trọng lớn, cụm con lăn kim hoặc tấm trượt chuyên dụng tùy theo yêu cầu ứng dụng.

Kết cấu cốt lõi này được tăng cường bởi bề mặt cầu ngoài tích hợp và bích lắp chắc chắn. Một đặc điểm nổi bật của loại vòng bi này là hình học bên trong được tối ưu hóa, bao gồm các góc tiếp xúc và góc phân bố áp lực được xác định chính xác. Các góc này được hiệu chỉnh cẩn thận nhằm giúp vòng bi chịu được tải dọc trục lớn, đồng thời duy trì độ cứng vững kết cấu và độ chính xác quay cao trong suốt quá trình vận hành.

Nhận báo giá

Danh mục: Bạc bi trượt Thẻ: Linear Motion Ball Bearing

Mô tả
Đánh giá (0)

Vòng bi tuyến tính có bích định hướng LMFP / LMKP / LMHP

Classifications of Flanged Linear Motion Ball Bearings

Type	Mounting example	Flange type	Length
Standard Flanged Type		LMF	Single
		LMK	Single
		LMH	Single
Double-Wide Flanged Type		LMF…L	Double
		LMK…L	Double
		LMH…L	Double
Pilot Flanged Type		LMFP	Single
		LMKP	Single
		LMHP	Single
Double-Wide-Position-Pilot Flanged Type		LMFP…L	Double
		LMKP…L	Double
		LMHP…L	Double
Double-Wide-Middle Flanged Type		LMFM…L	Double
		LMKM…L	Double
		LMHM…L	Double
Flanged Stroke Bearing		LBHR LBHRW	Single
		LBHS LBHSW	Single
		LBHC LBHCW	Single

LMF(K)P···UU (Resin retainer)

This type is a metric dimension series widely used in Asia and
other countries.

All models can be done with nickle plated according to customers’ requirements, with function of rust-proof.

Nominal shaft diameter mm	LMFP···UU	Weight (9)	LMKP···UU	Weight (g)	Major dimensions and tolerance
					dr		D		L
					mm	Tolerance μm	mm	Tolerance μm	mm	Tolerance μm
6	LMFP6UU	24	LMKP6UU	18	6	0 -9	12	0 -13	19	±300
8	LMFP8UU	37	LMKP8UU	29	8		15		24
10	LMFP10UU	72	LMKP10UU	52	10		19		29
12	LMFP12UU	76	LMKP12UU	57	12		21	0 -16	30	0 -200
13	LMFP13UU	88	LMKP13UU	72	13		23		32
16	LMFP16UU	120	LMKP16UU	104	16		28		37
20	LMFP20UU	180	LMKP20UU	145	20	0 -10	32	0 -19	42
25	LMFP25UU	340	LMKP25UU	300	25		40		59	0 -300
30	LMFP30UU	470	LMKP30UU	375	30		45		64
35	LMFP35UU	650	LMKP35UU	560	35	0 -12	52	0 -22	70
40	LMFP40UU	1,060	LMKP40UU	880	40		60		80
50	LMFP50UU	2,200	LMKP50UU	2,000	50		80		100
60	LMFP60UU	3,000	LMKP60UU	2,560	60	0 -15	90	0 -25	110

Bạc đồng tự bôi trơn

Major dimensions and tolerance								Eccentricity μm	Squareness μm	Basic load rating
Flange										Basic load rating
I mm	Df mm	K mm	t mm	Dp mm	X mm	Y mm	Z mm			Dynamic C N	Static Co N
5	28	22	5	20	3.5	6	3.1	12	12	206	265
5	32	25	5	24	3.5	6	3.1			274	392
6	40	30	6	29	4.5	7.5	4.1			372	549
6	42	32	6	32	4.5	7.5	4.1			510	784
6	43	34	6	33	4.5	7.5	4.1			510	784
6	48	37	6	38	4.5	7.5	4.1			774	1.180
8	54	42	8	43	5.5	9	5.1	15	15	882	1.370
8	62	50	8	51	5.5	9	5.1			980	1.570
10	74	58	10	60	6.6	11	6.1			1,570	2.740
10	82	64	10	67	6.6	11	6.1	20	20	1,670	3.140
13	96	75	13	78	9	14	8.1			2,160	4,020
13	116	92	13	98	9	14	8.1			3,820	7,940
18	134	106	18	112	11	17	11.1	25	25	4,700	10,000

LMF(K)P···GA (High-temperature Resistant Retainer)

This type is a metric dimension series widely used in Asia and other countries.

All models can be done with nickle plated according to customers’ requirements, with function of rust-proof.

Nominal shaft diameter mm	LMFP···GA	Weight (g)	LMKP···GA	Weight (g)	Major dimensions and tolerance
					dr		D		L
					mm	Tolerance μm	mm	Tolerance μm	mm	Tolerance μm
6	LMFP6GA	25.3	LMKP6GA	19.3	6	0 -9	12	0 -13	19	±300
8	LMFP8GA	39.3	LMKP8GA	31.3	8		15		24
10	LMFP10GA	74.5	LMKP10GA	54.5	10		19		29
12	LMFP12GA	81.2	LMKP12GA	62.2	12		21	0 -16	30	0 -200
13	LMFP13GA	95	LMKP13GA	79	13		23		32
16	LMFP16GA	137	LMKP16GA	121	16		28		37
20	LMFP20GA	205	LMKP20GA	170	20	0 -10	32	0 -19	42
25	LMFP25GA	402	LMKP25GA	362	25		40		59	0 -300
30	LMFP30GA	546	LMKP30GA	451	30		45		64
35	LMFP35GA	789	LMKP35GA	659	35	0 -12	52	0 -22	70
40	LMFP40GA	1,205	LMKP40GA	1,025	40		60		80
50	LMFP50GA	2,200	LMKP50GA	2,000	50		80		100
60	LMFP60GA	3,000	LMKP60GA	2,560	60	0 -15	90	0 -25	110

Bạc đồng tự bôi trơn

Major dimensions and tolerance								Eccentricity μm	Squareness μm	Basic load rating
Flange										Basic load rating
I mm	Df mm	K mm	t mm	Dp mm	X mm	Y mm	Z mm			Dynamic C N	Static Co N
5	28	22	5	20	3.5	6	3.1	12	12	206	265
5	32	25	5	24	3.5	6	3.1			274	392
6	40	30	6	29	4.5	7.5	4.1			372	549
6	42	32	6	32	4.5	7.5	4.1			510	784
6	43	34	6	33	4.5	7.5	4.1			510	784
6	48	37	6	38	4.5	7.5	4.1			774	1,180
8	54	42	8	43	5.5	9	5.1	15	15	882	1,370
8	62	50	8	51	5.5	9	5.1			980	1,570
10	74	58	10	60	6.6	11	6.1			1,570	2,740
10	82	64	10	67	6.6	11	6.1	20	20	1,670	3,140
13	96	75	13	78	9	14	8.1			2,160	4,020
13	116	92	13	98	9	14	8.1			3,820	7,940
18	134	106	18	112	11	17	11.1	25	25	4,700	10,000

LMHP···UU (Resin retainer)

This type is a metric dimension series widely used in Asia and other countries.

All models can be done with nickle plated according to customers’ requirements, with function of rust-proof.

Nominal shaft diameter mm	LMHP···UU	Weight (g)	Major dimensions and tolerance
			dr		D		L
			mm	Tolerance μm	mm	Tolerance μm	mm	Tolerance μm
6	LMHP6UU	21	6	0 -9	12	0 -13	19	±300
8	LMHP8UU	33	8		15		24
10	LMHP10UU	64	10		19		29
12	LMHP12UU	68	12		21	0 -16	30	0 -200
13	LMHP13UU	81	13		23		32
16	LMHP16UU	112	16		28		37
20	LMHP20UU	167	20	0 -10	32	0 -19	42
25	LMHP25UU	325	25		40		59	0 -300
30	LMHP30UU	388	30		45		64
35	LMHP35UU	580	35	0 -12	52	0 -22	70
40	LMHP40UU	920	40	0 -12	60	0 -22	80
50	LMHP50UU	2,037	50		80		100

Bạc đồng tự bôi trơn

Major dimensions and tolerance									Eccentricity μm	Squareness μm	Basic load rating
Flange											Basic load rating
I mm	Df mm	W mm	t mm	A mm	F mm	X mm	Y mm	Z mm			Dynamic CN	Static CoN
5	28	18	5	20	—	3.5	6	3.1	12	12	206	265
5	32	21	5	24	一	3.5	6	3.1			274	392
6	40	25	6	29	—	4.5	7.5	4.1			372	549
6	42	27	6	32	一	4.5	7.5	4.1			510	784
6	43	29	6	33	一	4.5	7.5	4.1			510	784
6	48	34	6	31	22	4.5	7.5	4.1			774	1,180
8	54	38	8	36	24	5.5	9	5.1	15	15	882	1,370
8	62	46	8	40	32	5.5	9	5.1			980	1,570
10	74	51	10	49	35	6.6	11	6.1			1,570	2,740
10	82	58	10	55	38	6.6	11	6.1	20	20	1,670	3,140
13	96	66	13	64	45	9	14	8.1	20	20	2.160	4,020
13	116	86	13	80	56	9	14	8.1			3,820	7,940
