| Part No. | W | L | T | W1 | L1 | L2 | L3 | L4 | H | t | r |
| JGLXS-20×60×T | 20 | 60 | 23 | 9 | 20 | 20 | 40 | 10 | 8 | 5.5 | 0.5 |
| JGLXS-20×80×T | 80 | 50 | 15 | 20 | 30 | ||||||
| JGLXS-20×100×T | 100 | 70 | 40 | ||||||||
| JGLXS-20×120×T | 120 | 45 | 60 | ||||||||
| JGLXS-20×140×T | 140 | 55 | 80 | ||||||||
| JGLXS-20×160×T | 160 | 65 | 100 | ||||||||
| JGLXS-25×80×T | 25 | 80 | 28 33 43 |
45 | 17.5 | 20 | 10 | 7.5 | 0.8 | ||
| JGLXS-25×100×T | 100 | 65 | 40 | ||||||||
| JGLXS-25×120×T | 120 | 42.5 | 60 | ||||||||
| JGLXS-25×140×T | 140 | 52.5 | 80 | ||||||||
| JGLXS-25×160×T | 160 | 62.5 | 100 | ||||||||
| JGLXS-25×180×T | 180 | 72.5 | 120 | ||||||||
| JGLXS-25×200×T | 200 | 82.5 | 140 | ||||||||
| JGLXS-30×100×T | 30 | 100 | 43 53 |
11 | 60 | 20 | 20 | 40 | 15 | 11 | |
| JGLXS-30×120×T | 120 | 40 | 40 | ||||||||
| JGLXS-30×140×T | 140 | 50 | 60 | ||||||||
| JGLXS-30×160×T | 160 | 60 | 80 | ||||||||
| JGLXS-30×180×T | 180 | 70 | 100 | ||||||||
| JGLXS-30×200×T | 200 | 80 | 120 |
| Material Composition and Properities | |||||
| Material | CuZn25Al5Mn3Fe3 | CuSn5Pb5Zn5 | CuAl10Ni5Fe5 | CuSn12 | CuZn25Al5Mn4Fe3 |
| Density | 8.0 | 8.9 | 7.8 | 8.9 | 8.0 |
| Hardness HB | >210 | >70 | >150 | >95 | >250 |
| Tensile Strength N/mm² | >750 | >200 | >600 | >260 | >800 |
| Yield Strength N/mm² | >450 | >90 | >260 | >150 | >450 |
| Elongation% | >12 | >15 | >10 | >৪ | >800 |
| Coefficien of Linear Expansion 10-5/℃ | 1.9 | 1.8 | 1.6 | 1.8 | 1.9 |
| Limit Temp ℃ | -40~+300 | -40~+400 | -40~+400 | -40~+400 | -40~+150 |
| Max. Load N/mm² | 100 | 60 | 50 | 70 | 120 |
| Max. Speed (Dry) m/min | 15 | 10 | 20 | 10 | 15 |
| Max.PV N/mm²*m/min | 200 | 60 | 60 | 80 | 200 |
| Compression of Permanent Deformation 300N/mm² | <0.01 | <0.05 | <0.04 | <0.05 | <0.05 |
| *Big demand with special materials is available. | |||||
| Base Material Interchange | ||||||||
| Material Codes | China Brands GB1176-87 |
Intenational ISO 1338 |
Germany DIN |
Japan JIS |
America ASTM(UNS) |
England BS |
Italy JM |
Applicable conditions |
| JDB Casted Bronze | ZCuZn25AI5 Fe3Mn3 |
GCuZn25AI6 Fe3Mn3 |
DIN1709 G-CuZn25AI5 |
H5102 CAC304 |
B30-92 C86300 |
HTB2 | JM18-1 | High-load, low speed Commonly used |
| JDB-1Bronze | ZCuSn5 Pb5Zn5 |
GCuPb5 Sn5Zn5 |
DIN1705 G-CuSn5ZnPb |
H5111 BC6 |
B30-92 C83600 |
LG2 | JM7-15 | Mid-load, low speed Commonly used |
| JDB-2Bronze | ZCuAI9Fe4 Ni4Mn2 | GCuAI10 FeNiS |
DIN17656 G-CuAI10Ni |
H5114 AIBC3 |
B30-92 C95500 |
AB2 | JM3-15 | Mid-load, mid-speed, Commonly used |
| JDB-3Bronze | ZCuSn12 | G-CuSn12 | CAC503B | B30-92 C90800 |
PB2 | JM1-15 | Mid-load, low speed, Commonly used | |
| JDB-5 | ZCuZn25AI6 Fe3Mn3 | GCuZn25AI6 Fe3Mn3 |
DIN1709 G-CuZn25AI5 |
H5102 CAC304 |
B30-92 C86300 |
HTB2 | JM18-1 | Over high load, low speed, High load used |
| Solid Lubricant | ||
| Lubricant | Features | Typical application |
| SL1 Graphite+add |
Excellent resistance against chemical attacks and low friction, Temp limit 400℃ |
Suit for general machines and under atmosphere |
| SL4 PTFE+add |
Lowest in friction and good of water Lubrication,Temp limit 300℃ | Ship, hydraulic turbine, gas turbine, etc. |
Kiến thức sản phẩm

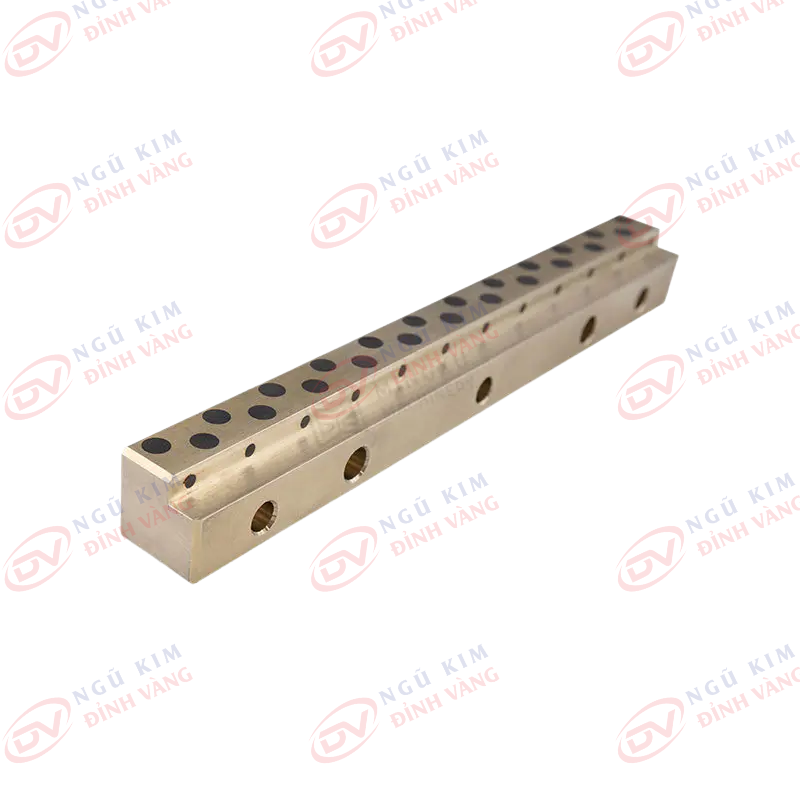

Ưu điểm của hợp kim đồng được sử dụng trong ray dẫn hướng JGLXS Copper Alloy CAC304 là gì?
Hợp kim đồng được sử dụng trong ray dẫn hướng JGLXS CAC304 mang lại nhiều ưu điểm vượt trội, khiến nó trở thành lựa chọn hiệu suất cao cho nhiều ứng dụng khác nhau.
Trước hết, hợp kim này có khả năng chống ăn mòn rất tốt, giúp chịu được các điều kiện môi trường khắc nghiệt và đảm bảo độ bền khi sử dụng trong môi trường ngoài trời hoặc những nơi có tác nhân ăn mòn.
Bên cạnh đó, hợp kim CAC304 có độ dẫn nhiệt cao, hỗ trợ tản nhiệt hiệu quả. Đây là đặc tính đặc biệt quan trọng trong những ứng dụng cần thoát nhiệt nhanh, chẳng hạn như linh kiện điện hoặc bộ tản nhiệt. Nhờ khả năng dẫn nhiệt vượt trội, hợp kim đồng này giúp tối ưu hiệu suất và giảm nguy cơ quá nhiệt.
Một ưu điểm nổi bật khác là độ dẫn điện rất tốt. CAC304 có điện trở thấp, giúp truyền điện hiệu quả, giảm thất thoát năng lượng và đảm bảo dòng điện ổn định. Điều này đặc biệt quan trọng trong các thiết bị điện và điện tử, nơi khả năng dẫn điện cao là yếu tố then chốt cho hoạt động tin cậy và hiệu suất cao.
Hợp kim đồng này cũng có tính gia công tuyệt vời — dễ dàng uốn, tạo hình hoặc gia công thành nhiều dạng khác nhau. Điều này giúp quá trình chế tạo linh hoạt hơn, cho phép tùy chỉnh các chi tiết ray dẫn hướng theo yêu cầu cụ thể, đảm bảo độ chính xác và hiệu quả hoạt động.
Ngoài ra, CAC304 có độ ổn định kích thước rất tốt, duy trì hình dạng và độ bền kết cấu ngay cả khi chịu tải lớn hoặc nhiệt độ cao. Nhờ đó, đây là vật liệu tin cậy cho các ứng dụng yêu cầu độ bền cơ học cao và khả năng chống biến dạng, như hệ thống ray dẫn hướng.
Hợp kim này còn có khả năng chịu mài mòn tốt, mang lại độ bền cao và giảm nhu cầu bảo trì. Nó có thể chịu được ma sát, trầy xước và các tác động cơ học khác, rất phù hợp cho các hệ thống ray dẫn hướng phải vận hành liên tục hoặc có tiếp xúc thường xuyên.
Cuối cùng, CAC304 tương thích tốt với các loại chất bôi trơn, giúp chuyển động của ray dẫn hướng trơn tru và giảm ma sát. Điều này góp phần giảm hao mòn, kéo dài tuổi thọ linh kiện và duy trì hiệu suất ổn định theo thời gian.
